سیستم تست کنتور هوشمند سه فاز YC1893D

32 موقعیت | 160 آمپر | کلاس 0.02

طراحی شده برای کاربردهای شرکت‌های برق، آزمایشگاه‌ها و تولید کنتورهای هوشمند

سیستم تست کنتور هوشمند سه فاز GENY YC1893D یک راه حل خودکار با دقت بالا است که برای تست و کالیبراسیون کنتورهای انرژی تک فاز و سه فاز طراحی شده است. این سیستم با پشتیبانی از 32 موقعیت تست، خروجی جریان تا 160 آمپر و دقت کلاس 0.02، برای شرکت‌های برق، تولیدکنندگان کنتور، آزمایشگاه‌های اندازه‌شناسی و موسسات بازرسی کیفیت ایده‌آل است.

YC1893D با ترانسفورماتورهای جریان ایزوله (ICT) داخلی، قادر به تست کنتورهای با اتصال بسته / اتصال IP نیز می‌باشد و آن را به یک پلتفرم قابل اعتماد برای کاربردهای مدرن کنتورهای هوشمند تبدیل می‌کند.

مرور کلی محصول

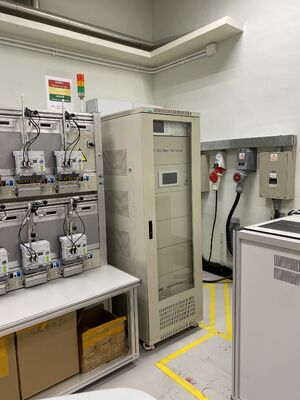

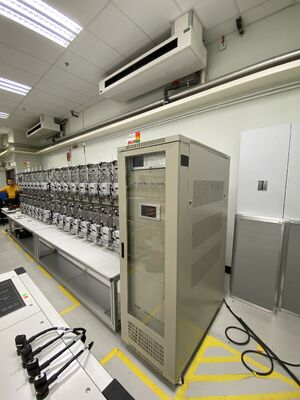

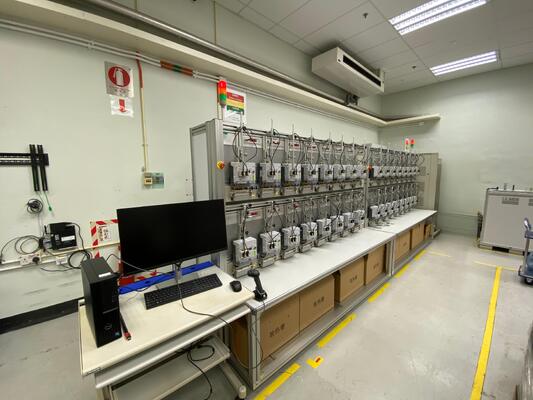

YC1893D ترکیبی از یک منبع تغذیه استاتیک سه فاز، کنتور استاندارد مرجع، رک تست چند موقعیتی، ماژول‌های ارتباطی کنتور هوشمند، پروب‌های نوری، دستگاه‌های اتصال سریع QCD و نرم‌افزار کنترل کامپیوتر را در یک پلتفرم تست کامل ترکیب می‌کند.

حالت‌های عملیاتی سیستم

عملیات خودکار
عملیات نیمه خودکار
عملیات دستی

کاربردهای مناسب

تست کنتور هوشمند
تأیید دقت
کالیبراسیون
تست عملکرد
بازرسی دسته‌ای
کاربردهای کنتور با اتصال بسته

مزایای کلیدی

تست موازی 32 موقعیت

دو رک با 16 موقعیت در هر کدام
تست دسته‌ای با راندمان بالا
ایده‌آل برای محیط‌های شرکت‌های برق و تولید

خروجی جریان تا 160 آمپر

مناسب برای تست کنتورهای با جریان بالا
پشتیبانی از طیف گسترده‌ای از مشخصات کنتور
طراحی شده برای الزامات سخت میدانی و آزمایشگاهی

دقت کلاس 0.02

کنتور استاندارد مرجع با دقت بالا
خروجی پایدار و عملکرد تکرارپذیر
مناسب برای کاربردهای کالیبراسیون و تأیید

تست کنتور با اتصال بسته با ICT

سیگنال‌های جریان ایزوله و بدون پتانسیل
پشتیبانی از کنتورهای با اتصال IP / مسیر جریان بسته
سازگاری را فراتر از نیمکت‌های تست معمولی گسترش می‌دهد

آماده ارتباط کنتور هوشمند

پشتیبانی از پروب نوری
رابط‌های ارتباطی RS232 / RS485
گسترش سریال چند پورتی برای ارتباط موازی

قابلیت تست مطابق با IEC

مناسب برای تست کنتور طبق موارد زیر:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

اجزای اصلی سیستم

سیستم YC1893D شامل موارد زیر است:

منبع تغذیه استاتیک سه فاز
کنتور استاندارد مرجع سه فاز
رک تست کنتور 32 موقعیتی
سیستم تست عملکرد کنتور هوشمند
پروب‌های نوری
هد اسکن
دستگاه‌های اتصال سریع (QCD)
ترانسفورماتورهای جریان ایزوله (ICT)
کامپیوتر و نرم‌افزار کنترل
ماژول‌های ارتباط سریال

تست‌های عملکردی

سیستم می‌تواند تست‌های زیر را به صورت خودکار انجام دهد:

تست خطای پایه
تست دقت در هر چهار ربع
تست تکرارپذیری
تست خزش (تست بدون بار)
تست جریان راه‌اندازی
تست رجیستر

تست کمیت‌های تأثیرگذار
تغییر ولتاژ
عدم تعادل ولتاژ
تغییر فرکانس
اعوجاج هارمونیکی
توالی فاز معکوس

تست انرژی پیشرو و معکوس
تست زیر هارمونیک
تست هارمونیک فرد
تست همزمان ثابت‌های مختلف کنتور
کالیبراسیون استانداردهای مرجع با دقت پایین‌تر

مشخصات فنی

پارامترهای منبع تغذیه

پارامتر	مشخصات
ولتاژ
خروجی ولتاژ تست (فاز-نول)	3*(5 ~ 456 ولت)
توان خروجی ولتاژ	3*1000VA/220V
رزولوشن	بهتر از 0.01% مقدار مقیاس کامل محدوده
دقت تنظیم	بهتر از 0.05% در مقدار نهایی محدوده
پایداری	بهتر از 0.005%/h (زمان ادغام 150 ثانیه)
تنظیم بار از 0 تا حداکثر بار	< 0.01%
ضریب اعوجاج	< 0.3% برای بار مقاومتی خطی
هارمونیک‌ها	2 تا 51 قابل برنامه‌ریزی آزاد
جریان
خروجی جریان تست	3* (1 میلی‌آمپر ~ 10 میلی‌آمپر / 10 میلی‌آمپر ~ 160 آمپر)
توان خروجی جریان	3*2600VA/160A
زاویه فاز
محدوده زاویه فاز	0 ~ 360 درجه
رزولوشن زاویه فاز	0.01 درجه
دقت تنظیم زاویه فاز	0.1 درجه
فرکانس
محدوده فرکانس	45 هرتز ~ 65 هرتز
رزولوشن فرکانس	0.01 هرتز

کنتور استاندارد مرجع

سیستم با موارد زیر سازگار است:

GENY SZ-03A-K8F
ZERA EPZ-303

ویژگی‌های کلیدی

محدوده ولتاژ: 5 ولت تا 480 ولت
محدوده جریان: 10 میلی‌آمپر تا 160 آمپر
خطای ولتاژ، جریان، توان و انرژی: ≤ ±0.02%
پشتیبانی از حالت‌های سیم‌کشی متعدد
پشتیبانی از تحلیل هارمونیک
پشتیبانی از نمایش شکل موج
پشتیبانی از تأیید نیمکت تست

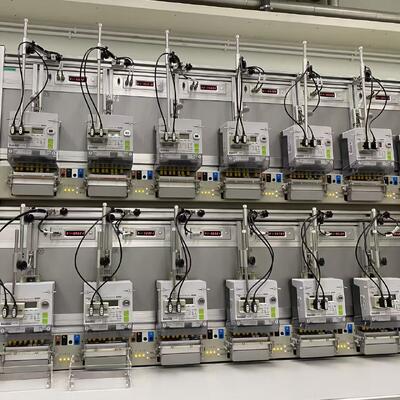

طراحی رک تست

ویژگی‌های رک

ساخته شده از آلیاژ آلومینیوم
سبک، محکم و مقاوم در برابر خوردگی
16 موقعیت در هر رک، مجموعاً 32 موقعیت
چرخ‌دار برای جابجایی آسان‌تر

ابعاد رک تکی

2426 میلی‌متر (عرض) * 900 میلی‌متر (عمق) * 1865 میلی‌متر (ارتفاع)

هر موقعیت کنتور تحت تست (MUT) شامل:

دستگاه اتصال سریع QCD
هد اسکن
پروب نوری
نمایشگر و ورودی LED خطا
سوکت ارتباطی MUT

دستگاه اتصال سریع QCD

QCD برای تست انعطاف‌پذیر کنتورهای تک فاز و سه فاز طراحی شده است.

ویژگی‌ها

پین‌های جریان فنری برای کاهش فشار روی ترمینال‌ها
حداقل فاصله پین تا 11 میلی‌متر
حرکت ردیف پین قابل تنظیم
پین‌های جریان مناسب برای عملیات طولانی مدت 160 آمپر
پین‌های ترمینال با قابلیت جدا شدن آسان
پشتیبانی از کنتورهای با ترانسفورماتور جریان (CT) LT
قابل انطباق با ساختارهای ترمینال خاص مانند ترمینال‌های شکل Z لاندیس و گیر

ارتباط کنتور هوشمند

پروب نوری

مطابق با IEC 62056-21
پشتیبانی از ANSI C12.18
رابط نوری مادون قرمز
کانکتور DB9 یکپارچه RS232
حداکثر نرخ باود: 38400 بیت بر ثانیه
اتصال مغناطیسی
طول کابل: 1.5 متر

گسترش ارتباط سریال

این سیستم از ارتباط سریال چند پورتی برای پشتیبانی از ارتباط موازی با حداکثر 32 کنتور تحت تست استفاده می‌کند و آن را برای تست عملکرد کنتور هوشمند و جمع‌آوری داده در محیط‌های عملیاتی دسته‌ای مناسب می‌سازد.

کاربردها

شرکت‌های برق

تولیدکنندگان کنتور

آزمایشگاه‌های اندازه‌شناسی

بخش‌های بازرسی کیفیت

آزمایشگاه‌های کالیبراسیون

تحقیق و توسعه و تست تولید کنتور هوشمند

چرا GENY را انتخاب کنید

متخصص در تجهیزات تست کنتور و سیستم‌های کالیبراسیون
تجربه قوی در کاربردهای تست کنتور تک فاز و سه فاز
راه حل‌های با دقت بالا، جریان بالا و سازگار با کنتور هوشمند
پشتیبانی از طراحی سیستم استاندارد و سفارشی
تجربه اثبات شده پروژه در بازارهای درجه یک شرکت‌های برق و بازارهای خارجی
پشتیبانی فنی حرفه‌ای و خدمات مهندسی
