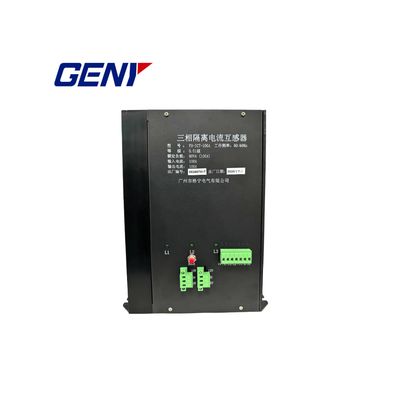

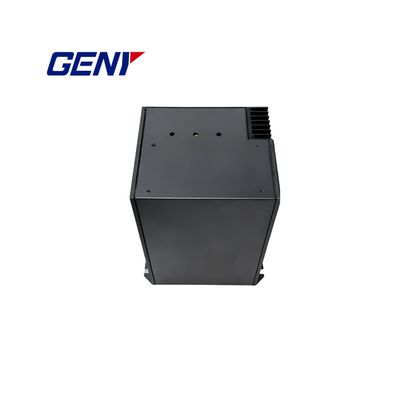

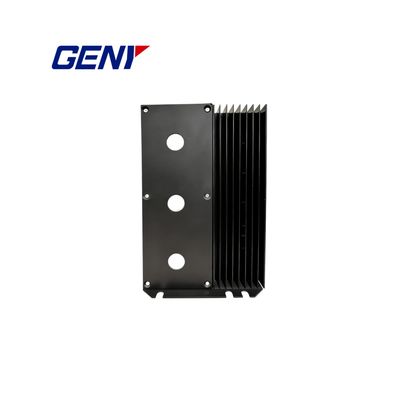

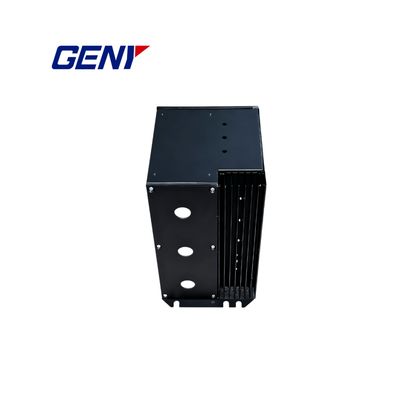

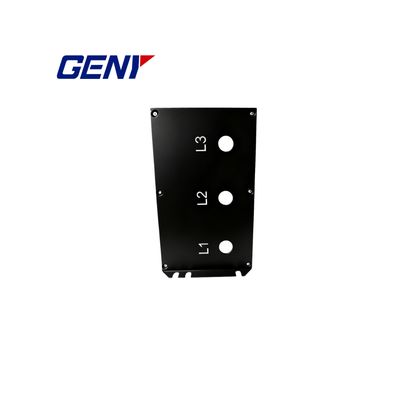

ترانسفورماتور ایزوله کننده جریان سه فاز عبوری 100A

برای تست کنتورهای انرژی سه فاز که در آن مدارهای ولتاژ و جریان نمی توانند از هم جدا شوند (اتصالات بسته)، ایزولاسیون جریان برای اطمینان از دقت ضروری است. در نیمکت های تست چند موقعیتی و تنظیمات پیچیده سه فاز، ایزولاسیون ولتاژ به تنهایی کافی نیست.

ICT 100 A ایزولاسیون جریان 1:1 واقعی را با جبران خطای الکترونیکی فراهم می کند و کالیبراسیون دقیق، ایمن و انعطاف پذیر را تحت شرایط هم پتانسیل امکان پذیر می سازد.

هر ICT سه ترانسفورماتور جریان 1:1 مستقل را ادغام می کند که از موارد زیر پشتیبانی می کند:

• کنتورهای سه فاز با مدارهای ولتاژ/جریان غیر جدا شده
• کنتورهای تک فاز تحت شرایط غیر جدا شده
• نیمکت های چند ایستگاهی که در آن هر موقعیت کنتور یک جریان ایزوله شده مستقل دریافت می کند

برای حفظ دقت بالا در انواع و بارهای کنتور، ICT از یک جبران کننده خطای الکترونیکی داخلی استفاده می کند و ظرفیت خروجی ثانویه کافی را فراهم می کند. در 100 A، ثانویه می تواند ≥60 VA را تحویل دهد در حالی که دقت را حفظ می کند. شرایط مدار باز/اضافه بار ثانویه با نشانگر و حفاظت خودکار اتصال کوتاه نظارت می شود.

• محدوده وسیع: 0.1-100 A اولیه / 0.1-100 A ثانویه (1:1)
• از نوع عبوری تک دور، کم مصرف، تلفات کم
• ظرفیت خروجی بالا: تا 70 VA در 100 A
• جبران الکترونیکی منحصر به فرد دقت کلاس 0.01٪ را در محدوده وسیع تضمین می کند
• نشانگر مدار باز و اضافه بار ثانویه، آلارم و حفاظت خودکار اتصال کوتاه
• نشانگرهای وضعیت خارجی و دکمه های کنترل برای عملکرد آسان
• از اتصال اولیه سری چند ICT با ثانویه های ایزوله شده در هر موقعیت کنتور پشتیبانی می کند

• کالیبراسیون کنتور انرژی سه فاز و تک فاز (کنتورهای اتصال بسته)
• نیمکت های تست کنتور چند موقعیتی با استفاده از روش هم پتانسیل
• شرکت های برق، آزمایشگاه های اندازه شناسی و تولید کنندگانی که به ایزولاسیون جریان با دقت بالا نیاز دارند

• تشخیص مدار باز/اضافه بار ثانویه با نشانگر بصری و آلارم
• اتصال کوتاه خودکار ثانویه برای محافظت از دستگاه ها و حفظ پایداری
• مقاومت عایق بالا بین اولیه، ثانویه و محفظه

• مدل: ترانسفورماتور ایزوله کننده جریان سه فاز (1:1، 0.1-100 A)
• لوازم جانبی: کابل های برق AC 12-0-12، دوشاخه I/O 7 پین، راهنمای شروع سریع

دقت در شرایط بار و محیطی مشخص شده اعمال می شود.
