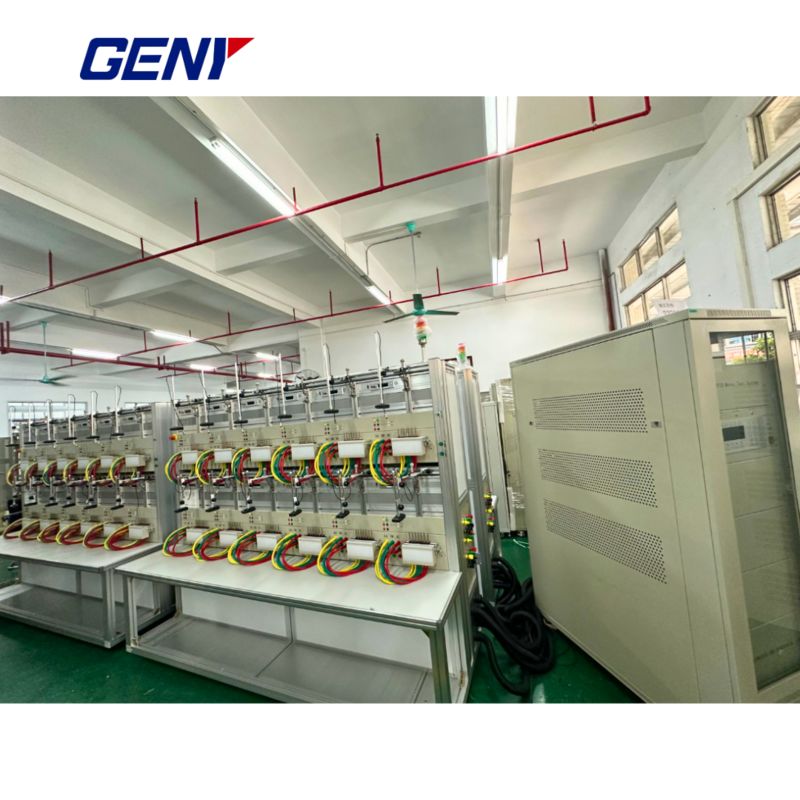

بنک آزمون چند ایستگاه

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

تعداد موقعیت های متر

6

12

24

48

دقت

0.05

منبع برق

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

متر استاندارد

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

سری D5

سر اسکن

سری YCG-2

ولتاژ

ولتاژ خروجی آزمون

24 ولت 288 ولت یا سفارشی

قدرت ولتاژ خروجی

100VA

250VA

500VA

1000VA

قطعنامه

بهتر از 0.01٪ از مقدار کامل مقیاس دامنه

تنظیم دقت

بهتر از ۰.۰۵٪ در مقدار محدوده نهایی

ثبات

بهتر از 0.005٪/ساعت (زمان ادغام 150 s)

تنظیم بار از 0 تا حداکثر بار

بهتر از 0.01٪

عامل تحریف

بهتر از 0.3% برای بار مقاومت خطی

هارمونیک ها

دوم 21st برنامه نویسی آزاد

جریان

خروجی جریان آزمایش

1mA 100A یا سفارشی، حداکثر.200A

1mA 100A

قدرت خروجی جریان

150VA

۳۵۰VA

750VA

1500VA

قطعنامه

بهتر از 0.01٪ از مقدار کامل مقیاس دامنه

تنظیم دقت

بهتر از ۰.۰۵٪ در مقدار محدوده نهایی

ثبات

بهتر از 0.005٪/ساعت (زمان ادغام 150 s)

تنظیم بار از 0 تا حداکثر بار

بهتر از 0.01٪

عامل تحریف

بهتر از 0.3% برای بار مقاومت خطی

هارمونیک ها

دوم 21st برنامه نویسی آزاد

زاویه فاز

محدوده

0 -- 360°

قطعنامه

0.01°

تنظیم دقت

0.1°

فرکانس

محدوده

۴۵ هرتز ۶۵ هرتز

قطعنامه

0.01 هرتز

نمایش خطا

نوع نمایش خطا

لامپ قرمز

رزولوشن نمایش خطا

8 رقم

ولتاژ

220 ولت±10٪ یا سفارشی

50/60Hz±2Hz

3x220/380V ± 10% یا سفارشی

50/60Hz±2Hz

دمای محیط

-10°C -- +40°C

رطوبت نسبی

۳۵ درصد تا ۸۵ درصد

مشخصات فنی

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

تعداد موقعیت های متر

6

12

24

48

دقت

0.05 / 0.02

منبع برق

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

متر استاندارد

SZ03A-K6 / SZ03A-K8

سر اسکن

سری YCG-S

ولتاژ

ولتاژ خروجی آزمون ((فاز خنثی)

3x ((24V ~ 288V)) ((یا سفارشی)

قدرت ولتاژ خروجی

حداکثر 3x100VA

حداکثر 3x250VA

حداکثر 3x500VA

حداکثر 3x1000VA

قطعنامه

بهتر از 0.01٪ از مقدار کامل مقیاس دامنه

تنظیم دقت

بهتر از ۰.۰۵٪ در مقدار محدوده نهایی

ثبات

بهتر از 0.005٪ / ساعت (زمان ادغام 150s)

تنظیم بار از 0 تا حداکثر بار

بهتر از 0.01٪

عامل تحریف

بهتر از 0.3% برای بار مقاومت خطی

هارمونیک

برنامه نویسی آزاد ۲ تا ۲۱

جریان

خروجی جریان آزمایش

3x ((1mA ~ 100A)

قدرت خروجی جریان

حداکثر 3x150VA

حداکثر 3x350VA

حداکثر 3x750VA

حداکثر 3x1500VA

قطعنامه

بهتر از 0.01٪ از مقدار کامل مقیاس دامنه

تنظیم دقت

بهتر از ۰.۰۵٪ در مقدار محدوده نهایی

ثبات

بهتر از 0.005٪ / ساعت (زمان ادغام 150s)

تنظیم بار از 0 تا حداکثر بار

بهتر از 0.01٪

عامل تحریف

بهتر از 0.3% برای بار مقاومت خطی

هارمونیک

برنامه نویسی آزاد ۲ تا ۲۱

زاویه فاز

محدوده

0~3600

قطعنامه

0.01⁰

تنظیم دقت

0.1⁰

فرکانس

محدوده

۴۵ هرتز تا ۶۵ هرتز

قطعنامه

0.01 هرتز

نمایش خطا

نوع نمایش خطا

لامپ قرمز

رزولوشن نمایش خطا

هشت عدد

سایر

منبع ولتاژ

3x220/380V ± 10% ((یا سفارشی)

50/60 هرتز ±2 هرتز

دمای محیط

-10°C تا +40°C

رطوبت نسبی

35 تا 85 درصد
