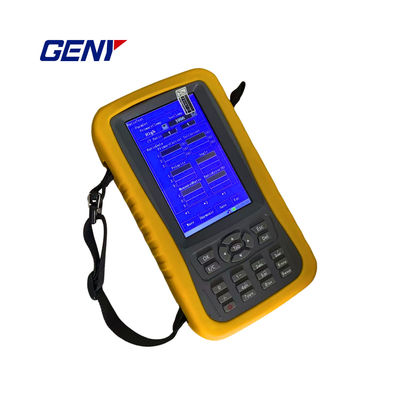

مجموعه تست کنتور انرژی پرتابل سه فاز YC-98S1H

مجموعه تست کنتور انرژی پرتابل سه فاز YC-98S1H

نام تجاری:	GENY
شماره مدل:	YC-98S1H
شرایط پرداخت:	L/C، T/T

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گواهی:

ISO 14001

شماره مدل:

YC-98S1H

محدوده ولتاژ تست:

۰ تا ۴۴۰ ولت

محدوده فعلی تست (حالت مستقیم):

0.001 ~ 12A

محدوده زاویه فاز:

-180°~ 180°

محدوده فرکانس:

45 تا 65 هرتز

ویژگی فنی:

قادر به انجام تست های سه فاز CT

برجسته کردن:

مجموعه تست کنتور انرژی پرتابل,مجموعه تست کنتور انرژی سه فاز

Three Phase Energy Meter Test Set

توضیحات محصول

YC-98S1H مجموعه آزمایش سنج انرژی قابل حمل

ویژگی ها و عملکردها

■ اندازه گیری خطا در محل شمارنده های برق

■ کلاس دقت 0.05 در حالت مستقیم

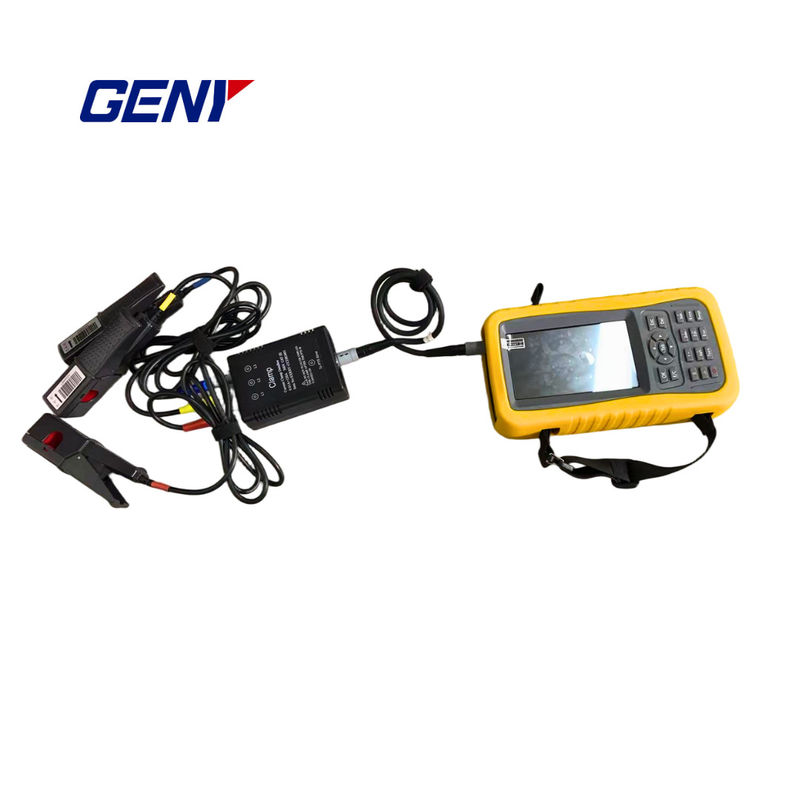

■ اندازه گیری جریان با کلیمپ های AC از 5A تا 2000A

■ هارمونیک ها تا 51st

■ اندازه گیری بار برای CT/PT

■ اندازه گیری نسبت CT/PT

■ اندازه گیری نسبت برای CT ولتاژ بالا تا 35KV (اختیاری)

■ LCD لمسی 5 اینچی TFT

■ تامین برق از طریق منبع برق خارجی، ولتاژ آزمایش یا باتری

■ نوع دستی با وزن 0.9kg

■ قادر به انجام آزمایش های سی تی سه فاز

مشخصات

شرایط و الزامات درخواست
محیط زیست			امنیت
دمای کار	رطوبت نسبی	ارتفاع	کلاس IP	مطابقت
-25°C-45°C	۴۰ تا ۹۵ درصد	<2500 متر	51	IEC
مدل		YC-98S1		YC-98S1H
ولتاژ آزمایش
محدوده		30 تا 480 ولت		0-440 ولت
خطای		±0.05٪		±0.05٪
هارمونیک ها		2 - 51		2 - 51
جریان آزمایش
محدوده (طریقه مستقیم)		0.025-12A		0.001-12A
خطا (وضعيت مستقيم)		±0.05٪		±0.05٪
محدوده (100A کلیمپ - روی CT)		0.5-120A		0.1-120A
خطا (100A کلیمپ - روی CT)		± 0.2%		± 0.2%
هارمونیک ها		2 - 51		2 - 51
خطای اندازه گیری قدرت/انرژی
فعال (وضعيت مستقيم)		±0.05٪		±0.05٪
فعال (100A Clamp - روی CT)		± 0.2%		± 0.1%
حالت واکنش پذیر (طریق مستقیم)		± 0.1%		± 0.1%
فعال (100A Clamp - روی CT)		±0.5٪		±0.5٪
اشتباهات دیگر
اندازه گیری نسبت		±0.5٪		±0.5٪
تاثیر ولتاژ		< ± 0.01%		< ± 0.01%
تاثیر فرکانس		< ± 0.01%		< ± 0.01%
تاثیر درجه حرارت		< ± 0.01٪/°C		< ± 0.01٪/°C
24 ساعت تاثیر دقت		< ± 0.01%		< ± 0.01%
تاثیرات هماهنگ		< ± 0.01%		< ± 0.01%
زاویه فاز
محدوده		-180 درجه - 180 درجه		-180 درجه - 180 درجه
خطای		<±0.1°		<±0.1°
فرکانس
محدوده		45 تا 65 هرتز		45 تا 65 هرتز
خطای		±0.01 هرتز		±0.01 هرتز
خروجی پالس
فرکانس بالا (طریق مستقیم)		1.8x10^5 PKWh		1.2x10^5 PKWh
فرکانس پایین (طریقه مستقیم)		360000P/ ((kWh,kvarh,kVAh)		2400P/ ((kWh,kvarh,kVAh)
نسبت نبض		1:01		1:01
سطح خروجی		5 ولت		5 ولت
ورودی پالس
کانال ورودی		2		2
سطح ورودی		5 تا 10 ولت		5 تا 10 ولت
فرکانس ورودی		حداکثر 5kHz		حداکثر 5kHz
سایر محصولات
منبع برق		برق خارجی، ولتاژ آزمایش یا باتری		برق خارجی، ولتاژ آزمایش یا باتری
نمايش		صفحه لمسی 7 اینچ TFT		صفحه لمسی 5 اینچ TFT
ابعاد (ملی متر)		245×150×50		210×110×52
وزن (کیلوگرم)		2		0.9
