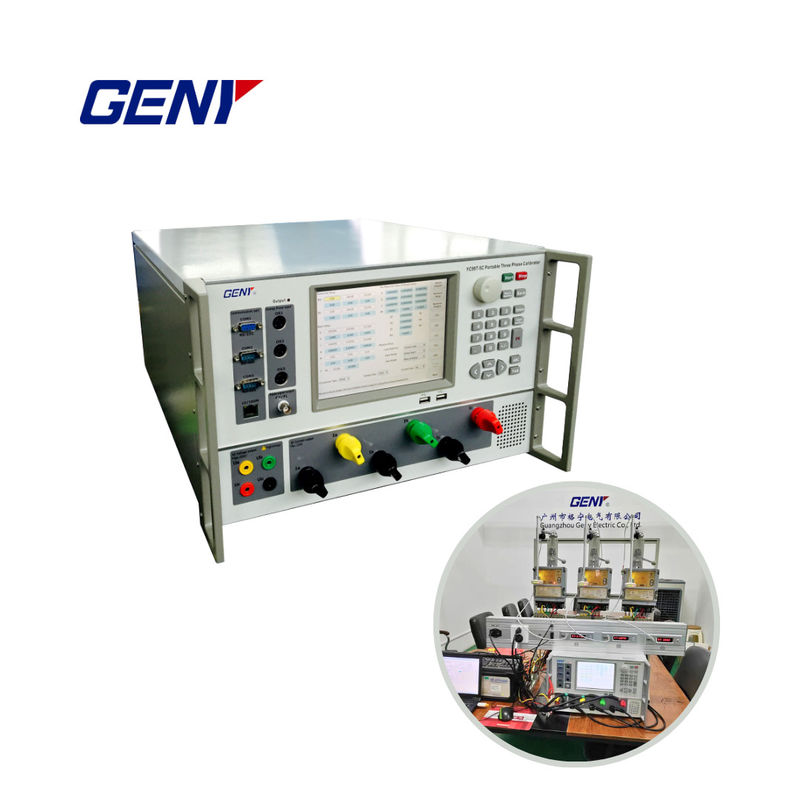

YC99T-5C/3C کالیبراسیون سه فاز قابل حمل

2نوع اندازه گیری

• کاربر می تواند از جمله کالیبراسیون: واحد فاز، سه فاز
• سنجه انرژی فعال سه سیم، سنجه ترکیبی سه سیم سه فاز، سه فاز
• چهار سیم سنج انرژی فعال، سه فاز چهار سیم سنج ترکیبی، سه فاز سه سیم
• سنجه انرژی سینوس واکنش، سنجه انرژی سینوس واکنش سه فاز چهار سیم، دو عنصر
• 60 درجه سنج انرژی واکنش، دو عنصر سنج انرژی واکنش 90 درجه و سه عنصر
• اندازه گیری انرژی 90 درجه

3مشخصات فنی

ولتاژ خروجی AC

• YC99T-3C محدوده ولتاژ خروجی AC: 100V، 220V، 380V، 660V
• YC99T-5C محدوده ولتاژ خروجی AC: 100V، 220V، 380V
• محدوده تنظیم: ((0 ¢120) ٪RG،RG محدوده است ، همان پایین؛
• درجه تعدیل: 0.01٪RG0.1٪RG، 1٪RG، 10٪RG اختیاری هستند
• ثبات: 0.01٪/2 دقیقه
• تحریف: ≤0.2٪ (حمل غیر ظرفیت)
• حداکثر خروجی بار: 20VA/فاز
• دقت اندازه گیری: 0.05%RG

خروجی جریان متغیر

• YC99T-3C محدوده خروجی جریان متناوب: 50mA، 200mA، 1A، 5A، 16.667A، 50A
• 2 YC99T-5C محدوده خروجی جریان متناوب: 50mA، 200mA، 1A، 5A، 20A، 100A
• توجه: هنگامی که جریان خروجی بیش از 60A در گیرنده 100A باشد، زمان خروجی باید کمتر از 30 دقیقه باشد.
• محدوده تنظیم: (0 ¢120)٪RG،RG محدوده است، همان محدوده زیر؛
• درجه تعدیل: 0.01٪RG0.1٪RG، 1٪RG، 10٪RG اختیاری هستند
• ثبات: 0.01٪/2 دقیقه
• تحریف: ≤0.2٪ (حمل غیر ظرفیت)
• YC99T-3C حداکثر خروجی بار: 60VA (50A gear، 120% output)
• YC99T-5C حداکثر خروجی بار: 120VA (100A gear, 120% output)
• دقت اندازه گیری: 0.05%RG

• ثبات قدرت خروجی: 0.01%RG/2min
• دقت اندازه گیری قدرت فعال و واکنش: 0.05٪RG

خروجی فاز

• تنظیم خروجی: 0°~360°
• درجه تنظیم خروجی: 10°، 1°، 0.1°، 0.01° اختیاری است.
• رزولوشن: 0.01°
• دقت اندازه گیری: 0.05°

فاکتور قدرت خروجی

• محدوده تنظیم: -1 ~ 0 ~ + 1
• رزولوشن اندازه گیری: 0.0001;
• دقت اندازه گیری: 0.0005;

خروجی فرکانس

• محدوده تنظیم: 40Hz ~ 70Hz
• درجه تنظیم خروجی: 1Hz، 0.1Hz، 0.01Hz، 0.001Hz اختیاری است.
• وضوح: 0.001 هرتز
• دقت: 0.002 هز

تنظیم هارمونیک

• زمان هارمونیک: 2 تا 63 بار
• محتوای هارمونیک: 0 ~ 40%
• فاز هارمونیک: 0°~359.99°
• خطای تنظیم هارمونیک: 2 ~ 31 بار: ≤ ± 0.1٪، 32 ~ 63 بار: ≤ ± 0.2٪

اندازه گیری خطای انرژی

شاخص های فنی نوسان دهنده کوارتز استاندارد

• دقت فرکانس: ±0.5ppm، کالیبراسیون کارخانه (25°C)
• ثبات فرکانس: ±0.1ppm، -20°C+70°C;

4مشخصات فنی عمومی
