SZ-03A-K8 متر استاندارد سه فاز

SZ-03A-K8 متر استاندارد سه فاز

نام تجاری:	GENY
شماره مدل:	SZ-03A-K8
شرایط پرداخت:	L/C، T/T، D/P
توانایی عرضه:	100/سال

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گواهی:

ISO, CE

شماره مدل:

SZ-03A-K8

محدوده ولتاژ تست:

5V-480V

محدوده جریان را تست کنید:

10mA-120A

دمای عملیات:

-10°C- +40°C

قابلیت ارائه:

100/سال

برجسته کردن:

دستگاه معیاری اندازه گیری مرجع ثابت,دستگاه پیشرفته اندازه گیری پارامترهای الکتریکی,SZ-03A-K8 استاندارد مرجع ثابت

Advanced Electric Parameter Measurement Device

SZ-03A-K8 Stationary Reference Standard

توضیحات محصول

SZ-03A-K8 متر استاندارد سه فاز

پارامترهای محصول

شرایط و الزامات درخواست
محیط زیست		نیاز به قدرت		امنیت
دمای کار	رطوبت	ارتفاع	ولتاژ	کلاس IP	مطابقت
-10°C- +40°C	45 تا 75 درصد	<2500 متر	220V±10٪،50/60Hz±2Hz	IP30	مطابقت با CE

نوع	SZ-03A-K8
ولتاژ آزمایش
محدوده	5V-480V
خطای	±0.02٪ ((5V-480V)
محدوده نمایش	5.000000V-480,000V
جریان آزمایش
محدوده	10mA-120A
خطای	±0.02٪ ((50mA-120A) ±0.05٪ ((10mA-50mA)
محدوده نمایش	1.000000A-120.0000A
خطای اندازه گیری قدرت
قدرت فعال	±0.02٪ ((50mA-120A)
قدرت واکنش	±0.05٪ ((50mA-120A)
قدرت ظاهری	±0.05٪ ((50mA-120A)
زاویه فاز
محدوده	0°-360°
خطای	±0.05°
محدوده نمایش	0.000001°--359.9999°
فرکانس
محدوده	45 هرتز تا 65 هرتز
محدوده نمایش	45.000-65.000
خروجی پالس
خروجی فرکانس بالا ((CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
خروجی فرکانس پایین ((CL)	2x10-5xCH
نسبت نبض	1:01
سطح خروجی	5 ولت
ورودی پالس
سطح ورودی	24 ولت
فرکانس ورودی	500 هرتز ((حداکثر))
ابعاد ((WxHxD)) ((ملی متر))	432x131x470
وزن ((کیلوگرم)	16

مقدمه عمومی

SZ-03A-K8 سری سه فاز استاندارد متر استفاده از چنین تکنولوژی ماندگار به عنوان DSP سرعت بالا، CPLD، MCU و ADC با خود کالیبراسیون، و غیره بنابراین،این متر می تواند سیگنال AC را در سرعت بالا نمونه بگیرد و آنها را با ریاضیات دیجیتال خاص درمان کند.همه این ها ساختار متر را ساده می کنند و دقت 0.02٪ از خطا نسبی را اندازه گیری می کنند.

ویژگی ها

1دقت بالا

خطای اندازه گیری سه فاز ولتاژ، جریان، قدرت و انرژی الکتریکی ≤ ± 0.02٪

2. محدوده اندازه گیری گسترده

ولتاژ از 5V تا 480V

جریان از 10mA تا 160A

3اندازه گیری چند پارامتر

آزمایش ولتاژ سه فاز، جریان، قدرت، انرژی الکتریکی، عامل قدرت، فاز و فرکانس

هم زمان

4اندازه گیری چند حالت

سه فاز چهار سیم (3P4W) و سه فاز سه سیم (3P3W) فعال

سه فاز چهار سیم (3P4W) و سه فاز سه سیم (3P3W) واکنش

سه فاز چهار سیم (3P4W) و سه فاز سه سیم (3P3W) ظاهری

سه فاز چهار سیم (3P4W) و سه فاز سه سیم (3P3W) متقاطع متصل واکنش

سیم تک فاز دوم (1P2W) فعال

سیم تک فاز دو (1P2W) واکنش پذیر

سیم تک فاز دو (1P2W) ظاهری

5اندازه گیری هارمونیک و تجزیه و تحلیل

آزمایش فاکتور تحریف شکل موج و محتوای هارمونی ۲ تا ۲۱ و نمایش نمودار میله.

6.بررسي تخت آزمايش

اندازه گیری نرخ عدم تقارن ولتاژ، جریان و فاز در هر فاز و ثبات قدرت.

7. نمایش موج

ولتاژ و شکل موج جریان را همزمان نمایش دهید.

8.متر استاندارد ایده آل

ثابت پالس انرژی می تواند به طور خودکار یا دستی تنظیم شود، محاسبه و نمایش خطا و انحراف استاندارد از متر آزمایش شده؛ دارای عملکرد مقدار برق جمع می شود،قدرت روشن / خاموش می تواند توسط الگو یا خارجی کنترل شود پالس هم زمان

9کالیبراسیون نرم افزار

از طریق نرم افزار می تواند کالیبراسیون طیف کامل و زاویه فاز برای بهبود قابلیت اطمینان و

کارایی

10عملکرد ارتباطات قوی

دو پورت ارتباطی RS-232 وجود دارد، می تواند با PC و بنک آزمایش متصل شود، اندازه گیری و کالیبراسیون خودکار را تحقق می بخشد

11رابط کاربری دوستانه

صفحه نمایش LCD بزرگ و روشن، اطلاعات بزرگ می تواند نشان دهد

12. کار کردن راحت

کنترل مستقیم با یک کلید

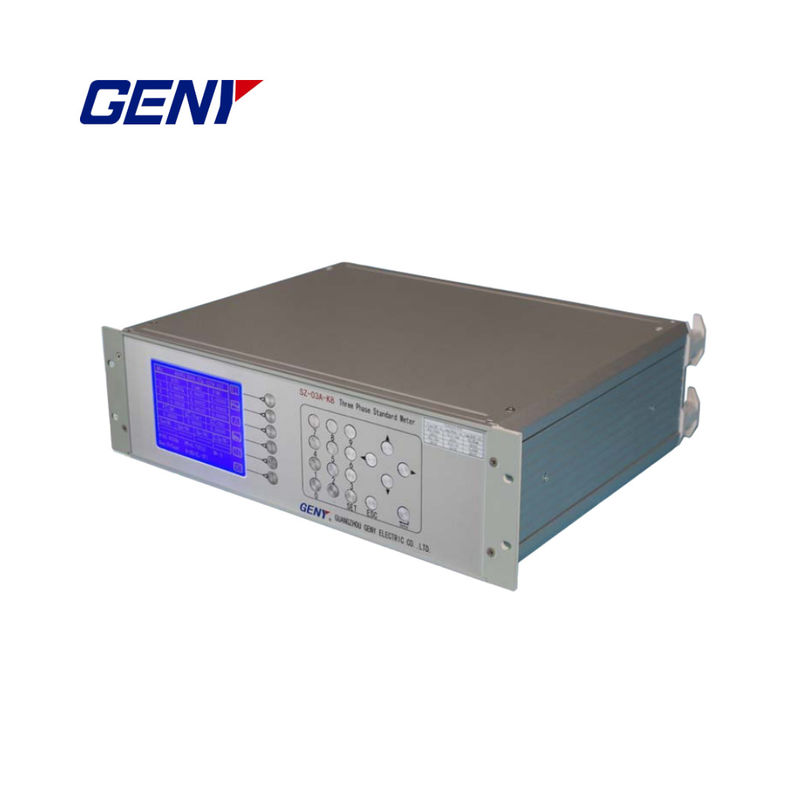

SZ-03A-K8 متر استاندارد سه فاز 1

SZ-03A-K8 متر استاندارد سه فاز 2

SZ-03A-K8 متر استاندارد سه فاز 3

برای اطلاعات بیشتر در مورد محصولات ما، لطفا به URL زیر مراجعه کنید: http://www.genymetertestequipment.com/
