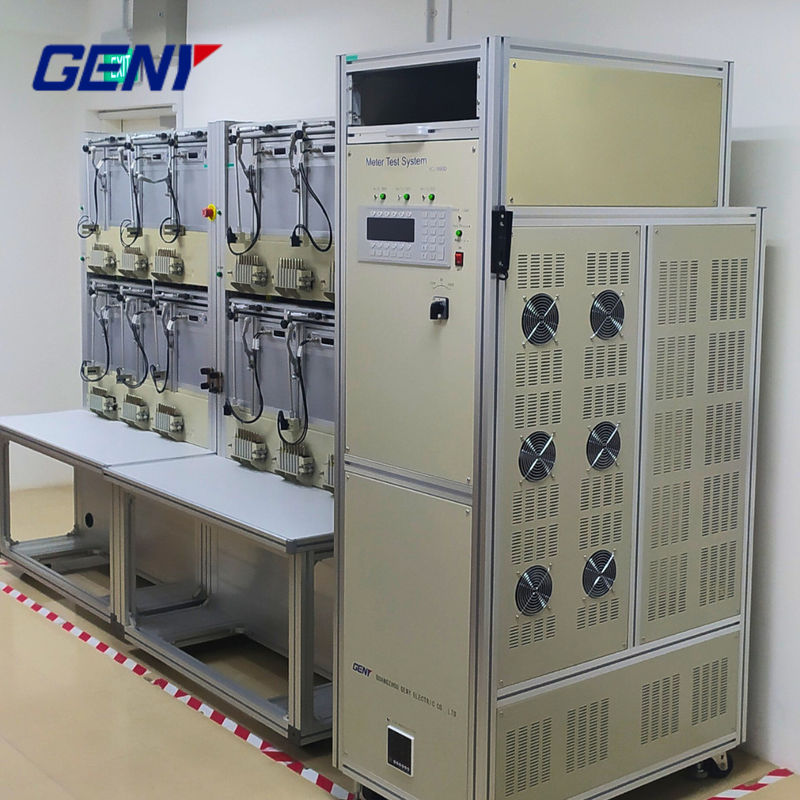

سیستم آزمایش متر سه فاز

سیستم آزمایش متر سه فاز

نام تجاری:	GENY
شماره مدل:	YC-1893D-ICT
شرایط پرداخت:	L/C، T/T، D/P
توانایی عرضه:	100/سال

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

ISO, CE

شماره مدل:

YC1893D-ICT

نمایش دادن:

دیجیتال

نصب:

متصل مستقیم

استفاده:

انرژی سنج چند منظوره، متر وات ساعت، کنتور برای صنعت و مصارف خانگی، کنتور استاندارد انرژی الکتریکی، م

تجهیزات الکتریکی:

سه فاز سه سیم

تئوری:

کنتور الکترونیکی

اتصال کنتور برق:

پایانه

سیگنال اندازه گیری شده:

اوج نبض

نوع:

اندازه گیری انرژی

سفارشی:

سفارشی

علامت تجاری:

GENY

بسته حمل و نقل:

جعبه چوبی

مشخصات:

12.4 CBM

منشاء:

چین

کد HS:

9030849000

بندر:

گوانگژو، چین

قابلیت ارائه:

100/سال

برجسته کردن:

سیستم آزمایش متر پیوندهای بسته,سیستم آزمایش سه فاز متر

Three Phase Meter Test System

توضیحات محصول

سیستم آزمایش متر سه فاز

مشخصات

کلاس دقت: 0.05
آسان برای کالیبراسیون I-P لینک بسته متر با ترانسفورماتور جریان جدا ((ICT)

مشخصات فنی	YC1893D-ICT-6	YC1893D-ICT-12	YC1893D-ICT-24	YC1893D-ICT-48
تعداد مکان های شمارنده مجهز به فناوری اطلاعات	6	12	24	48
کلاس دقت ICT	0.05 / 0.01
دقت	0.05
منبع برق	YCS-103-250	YCS-103-600	YCS-103-1200	YCS-103-2500
متر استاندارد	SZ03A-K6 / SZ03A-K8 (بر حسب نیاز)
سر اسکن	سری YCG-S
ولتاژ
ولتاژ خروجی آزمون ((فاز خنثی)	3x ((24V ~ 288V)) ((یا سفارشی)
قدرت ولتاژ خروجی	حداکثر 3x100VA	حداکثر 3x250VA	مکس 3x500VA	مکس 3x1000VA
قطعنامه	بهتر از 0.01٪ از مقدار کامل مقیاس دامنه
تنظیم دقت	بهتر از ۰.۰۵٪ در مقدار محدوده نهایی
ثبات	بهتر از 0.005٪ / ساعت (زمان ادغام 150s)
تنظیم بار از 0 تا حداکثر بار	بهتر از 0.01٪
عامل تحریف	بهتر از 0.3% برای بار مقاومت خطی
هارمونیک	برنامه نویسی آزاد ۲ تا ۲۱
جریان
خروجی جریان آزمایش	3x ((1mA ~ 100A)
قدرت خروجی جریان	حداکثر 3x150VA	حداکثر 3x350VA	حداکثر 3x750VA	حداکثر 3x1500VA
قطعنامه	بهتر از 0.01٪ از مقدار کامل مقیاس دامنه
تنظیم دقت	بهتر از ۰.۰۵٪ در مقدار محدوده نهایی
ثبات	بهتر از 0.005٪ / ساعت (زمان ادغام 150s)
تنظیم بار از 0 تا حداکثر بار	بهتر از 0.01٪
عامل تحریف	بهتر از 0.3% برای بار مقاومت خطی
هارمونیک	برنامه نویسی آزاد ۲ تا ۲۱
زاویه فاز
محدوده	0~3600
قطعنامه	0.01⁰
تنظیم دقت	0.1⁰
فرکانس
محدوده	۴۵ هرتز تا ۶۵ هرتز
قطعنامه	0.01 هرتز
نمایش خطا
نوع نمایش خطا	لامپ قرمز
رزولوشن نمایش خطا	هشت عدد
سایر
منبع ولتاژ	3x220/380V ± 10% ((یا سفارشی) 50/60 هرتز ±2 هرتز
دمای محیط	-10°C تا +40°C
رطوبت نسبی	35 تا 85 درصد

توضیحات

نصب ICT در هر موقعیت متر برای آزمایش مترهای سه فاز با اتصالات بسته بین مدارهای اندازه گیری جریان و ولتاژ (پیوندهای I-P).
سیستم آزمایش متر می تواند از طریق کار خودکار، نیمه خودکار یا دستی، مترهای مکانیکی، الکترومکانیکی و الکترونیکی را اندازه گیری کند.
مترهای مورد آزمایش: 3P4W، 3P3W، 1P2W.
حالت های آزمایش: قدرت فعال، قدرت واکنش، قدرت واکنش متقاطع.
در عین حال، مترها را با مشخصات یکسان، اما ثابت های مختلف متر اندازه گیری کنید.
موقعیت خودکار علامت روتور بر روی دیسک متر مکانیکی برای افزایش کارایی
انجام آزمايش هاي شروع و حرکت
دارای عملکردهای حفاظت از اضافه بار، مدارهای ولتاژ کوتاه و مدارهای جریان باز است.
حرکت هماهنگ سر اسکن کنترل را ساده می کند.
ساخته شده از آلیاژ آلومینیوم که سبک وزن، قوی و مقاوم در برابر خوردگی است.
نرم افزار تست با سیستم عامل های دوستانه ویندوز 2000/XP/7/8/10 سازگار است و شامل ماژول های کاربردی برای تمام انواع اندازه گیری های انرژی مدرن است که آزمایشاتی مانند خطا، هارمونیک,تقاضا، و آزمایشات نفوذ.
