YC-1893GT سیستم تأیید سنجه انرژی ثابت نصب شده بر روی ریل

YC-1893GT سیستم تأیید سنجه انرژی ثابت نصب شده بر روی ریل

نام تجاری:	GENY
شماره مدل:	YC-1891GT
مقدار تولیدی:	1
قیمت:	negotiate rates
شرایط پرداخت:	T/T، L/C، D/P، T/T
توانایی عرضه:	5 ست / 1 ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

ISO, CE

محدوده ولتاژ خروجی:

3x57.7V / 3x100V / 3x220V / 3x380V

تاثیر تغییر فاز::

<0.1%

محدوده تنظیم فاز خروجی:

0.01 درجه تا 360 درجه

مقررات بار:

<±0.3 درجه

محدوده تنظیم فرکانس خروجی:

45 هرتز تا 65 هرتز

جزئیات بسته بندی:

جعبه های تخته سه لا

قابلیت ارائه:

5 ست / 1 ماه

برجسته کردن:

سیستم تأیید کنترلرهای ثابت انرژی

توضیحات محصول

YC-1893GT سیستم تأیید سنجه انرژی ثابت نصب شده بر روی ریل

ویژگی های دستگاه

ویژگی های سیستم انعطاف پذیر
رابط RJ-45 / RS-485 / CAN
رابط ارتباطی بلوتوث حامل / سیگنال از راه دور / شبکه ای دولتی
عملکرد کالیبراسیون خودکار میکرو کامپیوتری و عملکرد کالیبراسیون دستی صفحه کلید
تنظیمات انعطاف پذیر برنامه کالیبراسیون
فرمت های مختلف گزارش که می تواند با توجه به الزامات کاربر اصلاح شود
پروتکل ارتباطات برای اندازه گیری هوشمند
ورودی بارکد و توابع شبکه
پشتیبانی از پروتکل های ارتباطی 645، 698

مشخصات فنی

سطح دقت دستگاه: 0.05 سطح / 0.1 سطح

ولتاژ خروجی

محدوده: 3x57.7V / 3x100V / 3x220V / 3x380V
محدوده تنظیم: 0 ~ 120٪ Un
دقت تنظیم: حداقل 1mV
تحریف شکل موج: ≤0.3%
تاثیر تغییر فاز: <0.1%
تنظیم بار: ≤±0.3٪ از مقدار کامل مقیاس (مقاومت خالص، محرک، ظرفیت)
دقت نظارت: نظارت چند کارکردی بر روی متر استاندارد

جریان خروجی

محدوده: 3x0.02A~100A انتخاب محدوده خودکار (بخش منبع برق، پیش فرض Imax=50A)
3x0.2A~500A (از طریق 1:10 ICT Transformation Output. سطح دقت ICT: 0.01)
خروجی تبدیل CT، جریان شروع: 200mA (حداقل) ، دقت جریان شروع ≤3٪
ولتاژ خروجی سیمکارت شده Rogowski: 0.16mV-400mV (نسبت به ورودی ریل متر 0.2A ~ 500A)
محدوده تنظیم: 0 ~ 120٪ در
دقت تنظیم: حداقل 0.1mA (بخش منبع برق)
تحریف شکل موج: ≤0.3%
تاثیر تغییر فاز: <0.1%
تنظیم بار: ≤±0.3٪ از مقدار کامل مقیاس (مقاومت خالص، محرک، ظرفیت)
دقت نظارت: نظارت چند کارکردی بر روی متر استاندارد

فاز خروجی

محدوده تنظیم: 0.01°~360°
دقت تنظیم: حداقل 0.01°
تنظیم بار: <±0.3°
دقت نظارت: نظارت چند کارکردی بر روی متر استاندارد

فرکانس خروجی

محدوده تنظیم: 45000 هرتز تا 65000 هرتز
دقت تنظیم: حداقل 0.001 هز
تنظیم بار: < ± 0.1%
دقت نظارت: نظارت چند کارکردی بر روی متر استاندارد

تقارن قدرت خروجی

هنگامی که دستگاه نشان دهنده (یا پیش فرض) تقارن است، تقارن خروجی واقعی نباید از مشخصات جدول ۳-۳ فراتر رود.

ثبات قدرت خروجی

پس از رسیدن دستگاه به حالت پایدار ترمیک، در محدوده بار خروجی مشخص شده، ثبات قدرت خروجی Py نباید از مشخصات جدول 3-4 فراتر رود.

(جدول 3-3)

سطح دقت دستگاه	تقارن ولتاژ (٪)	تقارن جریان (٪)	تمایز فاز (°)
0.05 سطح	± 0.5	± 10	2
0.1 سطح	± 0.5	± 10	2

(جدول 3-4)

سطح دقت دستگاه	0.05 سطح	0.1 سطح
"گ" در 10	0.02	0.05
γР در 0.5L	0.05	0.1

سيگنال زمانبندي

اندازه گیری فرکانس زمان بندی ماژولار، فرکانس زمان بندی خروجی 625kHz
دقت فرکانس نوسانگر کریستال داخلی ≤0.4x10^-6، ثبات سالانه ≤0.1x10^-6
(در بالا پیکربندی پیش فرض هستند، برای سایر پارامترهای عملکرد و توابع، لطفا با شرکت ما برای سفارشی سازی تماس بگیرید)

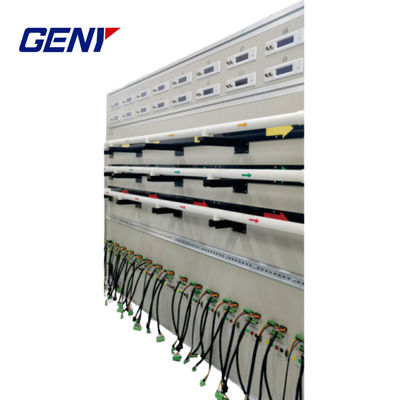

YC-1893GT سیستم تأیید سنجه انرژی ثابت نصب شده بر روی ریل 0

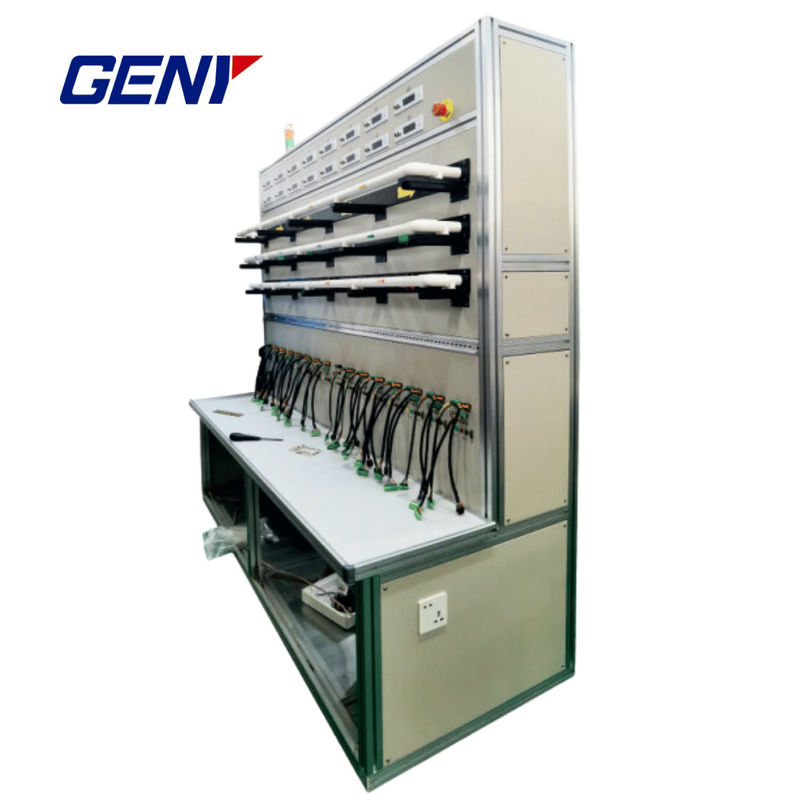

YC-1893GT سیستم تأیید سنجه انرژی ثابت نصب شده بر روی ریل 1
