YCCl-9901 شناسه فاز و فیدر برای تجهیزات آزمایش ترانسفورم

YCCl-9901 شناسه فاز و فیدر برای تجهیزات آزمایش ترانسفورم

1شناسه فاز و فیدر برای شناسایی اطلاعات اساسی کاربران مانند ترانسفورماتور کاربران، خط قدرت و فاز و غیره استفاده می شود، به عنوان یک رویکرد مدیریت موثر عمل می کند.

2این سیستم هر دو روش پالس و روش سیگنال حامل خط قدرت را برای شناسایی اطلاعات کاربران اتخاذ می کند. این دو روش می توانند به صورت ترکیبی یا جداگانه مورد استفاده قرار گیرند. این روش دقت بالای آزمایش را ارائه می دهد.بدون هیچ قضاوت اشتباه یا عدم تشخیص کاربران.

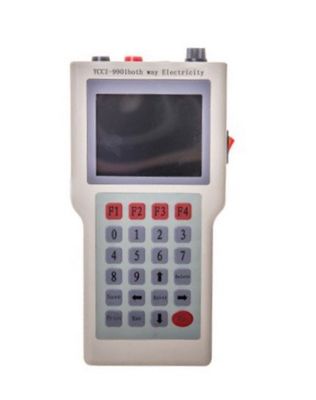

3سیستم شامل یک دستگاه آزمایش میزبان و واحدهای آزمایش دستی است. میزبان در سمت ولتاژ پایین ترانسفورمور نصب شده است.و واحدهای دستی در سمت کاربر برای شناسایی اطلاعات استفاده می شوند..

مشخصات:

ویژگی ها و عملکردها

• توابع شناسایی برای تشخیص ترانسفورماتورها و فازهای خطوط اندازه گیری شده.
• شناسایی بار (شمار شمارنده های انرژی در حال استفاده) هر مرحله از ترانسفورماتورها.
• نمایش و ذخیره ارزش ولتاژ خطوط اندازه گیری شده و اندازه گیری تفاوت ولتاژ بین سمت ترانسفورم و طرف کاربر.
• محتوای هارمونیک عجیب (۳-۵۱) خط اندازه گیری شده را نشان دهید و کل هارمونیک ها را ذخیره کنید. شکل موج ولتاژ خط اندازه گیری شده را نشان دهید.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• خط شاخه ای که در آن واحدهای دستی واقع شده اند را از ناحیه توزیع با استفاده از کلیمپ جریان برای جمع آوری شتاب شناسایی کنید.
• با استفاده از سه کلیمپ جریان، میزبان ولتاژ، جریان، زاویه، قدرت فعال، قدرت واکنشی، عامل قدرت و غیره را نشان می دهد، در حالی که هیچ کلیمپ جریان استفاده نمی شود،فقط مقدار ولتاژ را با سایر پارامترهای صفر نشان می دهد..
• 500A و کلیمپ های بزرگتر یا کویل های Rogowski برای آزمایش شاخه در دسترس هستند.
• شماره منطقه توزیع می تواند به طور آزاد تنظیم شود تا ترانسفورماتورهای آزمایش شده را متمایز کند.
• برای آزمایش نبض، هنگام استفاده از اتصال واحد دستی یا روش های اتصال کلیمپ فعلی میزبان، تمایز جهت و قطب مورد نیاز نیست.

روش های استفاده

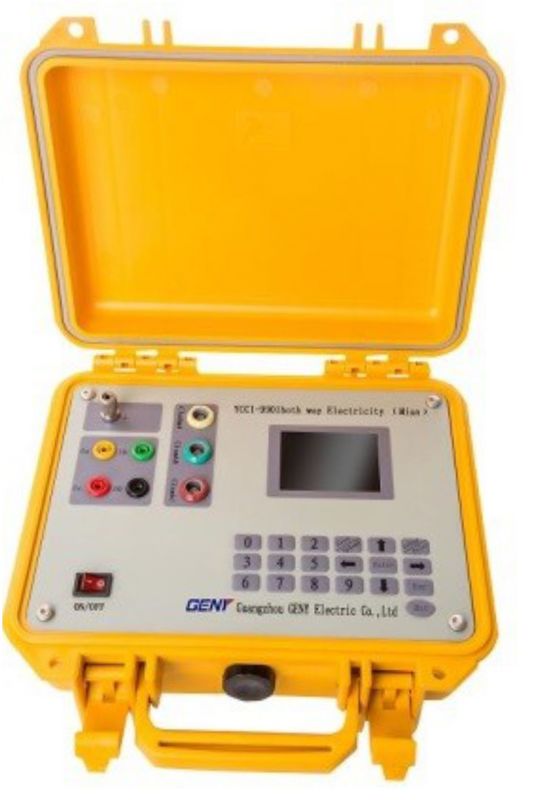

دستگاه میزبان

سیم های تست زرد، سبز، قرمز و سیاه هدایت کننده آزمایش را به ترتیب با پایانه های UA، UB، UC و UO در دستگاه میزبان متصل کنید.طرف دیگر به ترانسفورمور یا دیگر دستگاه تامین برق با کلیمپ متصل می شود. (توجه: به طور پیش فرض، زرد فاز A، سبز فاز B، قرمز فاز C و سیاه UO است)

تمدید

از طرف پلاگین قلم تست برای اتصال ترمینال پانل تمدید و طرف کلیمپ برای اتصال متر قدرت استفاده کنید (سرخ خط فاز و سیاه خط صفر است).
