تئوری متر الکترونیک سه فاز YC98G ترمینال 3 فاز متر الکتریکی

Name: تئوری متر الکترونیک سه فاز YC98G ترمینال 3 فاز متر الکتریکی
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

نام تجاری:	GENY
شماره مدل:	YC98G
شرایط پرداخت:	L/C، T/T، D/P
توانایی عرضه:	5 قطعه / ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

ISO

شماره مدل:

YC98G

نمایش دادن:

دیجیتال

نصب:

متصل مستقیم

استفاده:

انرژی سنج چند منظوره، متر وات ساعت، کنتور برای صنعت و مصارف خانگی، کنتور استاندارد انرژی الکتریکی، م

تجهیزات الکتریکی:

سه فاز سه سیم

تئوری:

کنتور الکترونیکی

اتصال کنتور برق:

پایانه

سیگنال اندازه گیری شده:

موج پیوسته

نوع:

اندازه گیری انرژی

سفارشی:

سفارشی

وزن:

11.5 کیلوگرم

بسته حمل و نقل:

کارتن

مشخصات:

245mm x 162mm x 60mm

کد HS:

9030849000

بندر:

گوانگژو، چین

قابلیت ارائه:

5 قطعه / ماه

برجسته کردن:

تئوری متر الکترونیکی سه فاز,متر الکترونیک سه فاز yc98g,برق متر ترمینال 3 فاز

three phase electronic meter yc98g

terminal 3 phase electric meter

توضیحات محصول

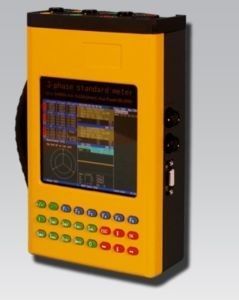

تئوری متر الکترونیک سه فاز قابل حمل با اتصال قطب برق

توضیحات محصول

YC98G یک متر استاندارد کار قابل حمل با طراحی انسانی است که برای تأیید متر سه فاز فعال / واکنش پذیر (3 یا 4 سیم) و متر تک فاز است که کلاس دقت از 0.1 تا 0 است.05، مناسب برای آزمایشات زمینی است.

يک فاز دو سيم
سیم سه فاز چهار
سیم سه فاز سه فاز
نکات برجسته

حالت اندازه گیری: اطلاعات مربوط به پارامترهای خط مورد آزمایش را می دهد، مانند:
- ولتاژ فاز، جریان، زاویه
- قدرت فعال، قدرت واکنشي، قدرت ظاهري
- فاکتور قدرت فاز و سه فاز
- زاویه فاز از ولتاژ فاز به فاز
- زاویه فاز از فاز به فاز
- فرکانس
نمودار بردار: نمودار بردار خط بکشید
شکل موج: نشان دادن شکل موج ولتاژ و جریان
هارمونیک: تجزیه و تحلیل گرافیکی و عددی از THD انجام دهید.
آزمون متر: انجام آزمایش به متر. میدان داده های پیکربندی در این تابع شماره سریال، نوع متر، ثابت، عامل تقسیم کننده (برای HF) ، نوع آزمایش و چرخه است.
آزمایش نسبت CT: حاصل نسبت CT با آزمایش همزمان جریان اولیه و ثانویه CT
بررسی سیم کشی: قضاوت سیم کشی درست یا اشتباه به طور خودکار
جمع آوری انرژی: جمع آوری انرژی فعال و واکنشی در یک زمان تنظیم، مورد استفاده برای آزمایش صفحه شمارنده
خود کالیبراسیون CT کلیمپ: بررسی اینکه آیا CT کلیمپ دقیق است و کالیبراسیون مجدد.
ذخیره سازی داده های تست: می تواند 1000 گروه داده را ذخیره کند. داده ها شامل نوع متر، شماره سریال، ثابت، خطا، تاریخ و غیره است.
این یک رابط RS232 برای ارتباط با یک کامپیوتر دارد
نرم افزار ثابت می تواند از طریق کامپیوتر توسط کاربران خود ارتقا یابد
می تواند با چاپگر خارجی، صفحه کلید، اسکنر بارکد متصل شود
در تست شماره گیری، کاربر می تواند انرژی فعال، واکنش، ظاهری را وارد کند و سه نوع خطای انرژی را محاسبه کند: فعال، واکنش، ظاهری.
برای بررسی خطای پالس، می توان از سوئیچ الکتریکی و دستی و کنترل کلید استفاده کرد.

پارامترهای محصول

مشخصات برای YC98G - 0.1%

اِم	محدوده اندازه گیری	حل موثر	دقت (٪)	سایر محصولات
ولتاژ	5 - 450 ولت	0.001 ولت	0.05 درصد	2 محدوده ((1:4)
CT فعلی	0.05 - 20 A	0.0002 A	0.05 درصد	3 محدوده ((1:10)
کلپ CT	0.01 - 100 A	0.001 A	0.15 درصد	3 محدوده ((1:10)
فرکانس	45 تا 65 هرتز	0.001 هرتز	0.01 هرتز
قدرت فعال	0~±Umax X Imax	0.0001 W	0.10 درصد
	0~±Umax X Imax	0.0001 W	0.20 درصد	با کلاپ سي تي
قدرت واکنش	0~±Umax X Imax	0.0001 وار	0.20 درصد
	0~±Umax X Imax	0.0001 وار	0.30 درصد	با کلیمپ سی تی
قدرت ظاهری	0~±Umax X Imax	0.0001 VA	0.20 درصد
انرژی فعال			0.10 درصد
			0.20 درصد	با کلیمپ سی تی
انرژی واکنش			0.20 درصد
			0.30 درصد	با کلیمپ سی تی
ثابت انرژی	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
فاکتور قدرت	0~±0.9999	0.0001	±0.01
زاویه فاز	0 ~ 359.	0.001 o	±0.01 o
محیط کار	-10~+55°C، 15~85% RHD، ارتفاع:-10~3500 متر
تاثیر درجه حرارت	≤25ppm/oC ((U/I، ≤15ppm/oC ((دیگر)
تاثیر فرکانس	≤25ppm/Hz
رابط پالس	ورودی (2 کانال، PLi1, PLi2)
	سطح پایین≤2V، سطح بالا≥5V
	خروجی (2 کانال، قدرت فعال PLo-1، قدرت واکنش PLo-3)
	سطح پایین ≤0.5V، سطح بالا ≥11.5V

رابط ارتباطی	انتقال سریال اسینکرون: RS232، 9600bps، 1N8.
منبع برق1	قدرت از U1، Un آزمون مدار پایانی: 85 ~ 450V / ¥ 35VA			از مدار مورد آزمایش
منبع برق 2	قدرت از سوکت AC: 85 ~ 450V / ¥ 35VA
منبع برق3	نوع باتری: باتری پلیمر لی، اندازه: 110mmX51mmX16mm،			باتری لیتی داخلی
منبع برق3	ولتاژ خروجی نامی: 7.2V، ظرفیت: 5000mAh			باتری لیتی داخلی
ابعاد	ابزار: 245mm X 162mm X 60mm
	کیف حمل: 559mm X 351mm X 229mm
وزن	وزن ابزار اصلی: 1.7kg
	کل وزن: 11.5 کیلوگرم

مشخصات برای YC98G - 0.05٪

ماده	محدوده اندازه گیری	حل موثر	دقت (٪)	سایر محصولات
ولتاژ	5 - 450 ولت	0.001 ولت	0.02 درصد	2 محدوده ((1:4)
CT فعلی	0.05 - 20 A	0.0002 A	0.02 درصد	3 محدوده ((1:10)
کلپ CT	0.01 - 100 A	0.001 A	0.15 درصد	3 محدوده ((1:10)
فرکانس	45 تا 65 هرتز	0.001 هرتز	0.01 هرتز
قدرت فعال	0~±Umax X Imax	0.0001 W	0.05 درصد
	0~±Umax X Imax	0.0001 W	0.20 درصد	با کلاپ سي تي
قدرت واکنش	0~±Umax X Imax	0.0001 وار	0.10 درصد
	0~±Umax X Imax	0.0001 وار	0.30 درصد	با کلیمپ سی تی
قدرت ظاهری	0~±Umax X Imax	0.0001 VA	0.10 درصد
انرژی فعال			0.05 درصد
			0.20 درصد	با کلیمپ سی تی
انرژی واکنش			0.10 درصد
			0.30 درصد	با کلیمپ سی تی
ثابت انرژی	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
فاکتور قدرت	0~±0.9999	0.0001	± 0.005٪
زاویه فاز	0 ~ 359.	0.001 o	±0.005 o
محیط کار	-10~+55°C، 15~85% RHD، ارتفاع:-10~3500 متر
تاثیر درجه حرارت	≤10 ppm/oC ((U/I، ≤15 ppm /oC ((دیگر)
تاثیر فرکانس	≤20 ppm / Hz
رابط پالس	ورودی (2 کانال، PLi1, PLi2)
	سطح پایین≤2V، سطح بالا≥5V
	خروجی (2 کانال، قدرت فعال PLo-1، قدرت واکنش PLo-3)
	سطح پایین ≤0.5V، سطح بالا ≥11.5V

رابط ارتباطی	انتقال سریال اسینکرون: RS232، 9600bps، 1N8.
منبع برق1	قدرت از U1، Un آزمون مدار پایانی: 85 ~ 450V / ¥ 35VA			از مدار مورد آزمایش
منبع برق 2	قدرت از سوکت AC: 85 ~ 450V / ¥ 35VA
منبع برق3	نوع باتری: باتری پلیمر لی، اندازه: 110mmX51mmX16mm،			باتری لیتی داخلی
منبع برق3	ولتاژ خروجی نامی: 7.2V، ظرفیت: 5000mAh			باتری لیتی داخلی
ابعاد	ابزار: 245mm X 162mm X 60mm
	کیف حمل: 559mm X 351mm X 229mm
وزن	وزن ابزار اصلی: 1.7kg
	کل وزن: 11.5 کیلوگرم

مشخصات برای YC98G - 0.05٪

ماده	محدوده اندازه گیری	حل موثر	دقت (٪)	سایر محصولات
ولتاژ	5 - 450 ولت	0.001 ولت	0.02 درصد	2 محدوده ((1:4)
CT فعلی	0.05 - 20 A	0.0002 A	0.02 درصد	3 محدوده ((1:10)
کلپ CT	0.01 - 100 A	0.001 A	0.15 درصد	3 محدوده ((1:10)
فرکانس	45 تا 65 هرتز	0.001 هرتز	0.01 هرتز
قدرت فعال	0~±Umax X Imax	0.0001 W	0.05 درصد
	0~±Umax X Imax	0.0001 W	0.20 درصد	با کلاپ سي تي
قدرت واکنش	0~±Umax X Imax	0.0001 وار	0.10 درصد
	0~±Umax X Imax	0.0001 وار	0.30 درصد	با کلیمپ سی تی
قدرت ظاهری	0~±Umax X Imax	0.0001 VA	0.10 درصد
انرژی فعال			0.05 درصد
			0.20 درصد	با کلیمپ سی تی
انرژی واکنش			0.10 درصد
			0.30 درصد	با کلیمپ سی تی
ثابت انرژی	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
فاکتور قدرت	0~±0.9999	0.0001	± 0.005٪
زاویه فاز	0 ~ 359.	0.001 o	±0.005 o
محیط کار	-10~+55°C، 15~85% RHD، ارتفاع:-10~3500 متر
تاثیر درجه حرارت	≤10 ppm/oC ((U/I، ≤15 ppm /oC ((دیگر)
تاثیر فرکانس	≤20 ppm / Hz
رابط پالس	ورودی (2 کانال، PLi1, PLi2)
	سطح پایین≤2V، سطح بالا≥5V
	خروجی (2 کانال، قدرت فعال PLo-1، قدرت واکنش PLo-3)
	سطح پایین ≤0.5V، سطح بالا ≥11.5V

رابط ارتباطی	انتقال سریال اسینکرون: RS232، 9600bps، 1N8.
منبع برق1	قدرت از U1، Un آزمون مدار پایانی: 85 ~ 450V / ¥ 35VA			از مدار مورد آزمایش
منبع برق 2	قدرت از سوکت AC: 85 ~ 450V / ¥ 35VA
منبع برق3	نوع باتری: باتری پلیمر لی، اندازه: 110mmX51mmX16mm،			باتری لیتی داخلی
منبع برق3	ولتاژ خروجی نامی: 7.2V، ظرفیت: 5000mAh			باتری لیتی داخلی
ابعاد	ابزار: 245mm X 162mm X 60mm
	کیف حمل: 559mm X 351mm X 229mm
وزن	وزن ابزار اصلی: 1.7kg
	کل وزن: 11.5 کیلوگرم
