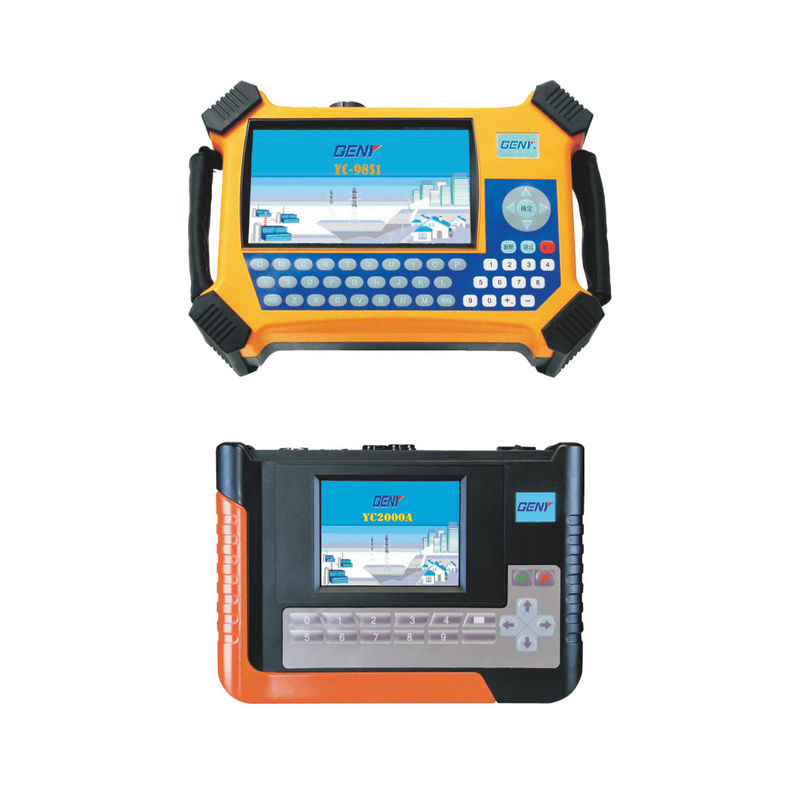

Yc98s1 کالیبراسیون متر انرژی سه فاز برای اندازه گیری نیازهای سفارشی

Yc98s1 کالیبراسیون متر انرژی سه فاز برای اندازه گیری نیازهای سفارشی

نام تجاری:	GENY
شماره مدل:	YC98S1
شرایط پرداخت:	L/C، T/T، D/P
توانایی عرضه:	300/سال

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin:

CHINA

گواهی:

ISO, CE

شماره مدل:

YC98S1

نمایش دادن:

دیجیتال

متصل مستقیم

استفاده:

انرژی سنج چند منظوره، متر وات ساعت، کنتور برای صنعت و مصارف خانگی، کنتور استاندارد انرژی الکتریکی، م

تجهیزات الکتریکی:

سه فاز سه سیم

تئوری:

کنتور الکترونیکی

اتصال کنتور برق:

پایانه

سیگنال اندازه گیری شده:

موج پیوسته

اندازه گیری انرژی

سفارشی:

سفارشی

علامت تجاری:

بسته حمل و نقل:

کارتن

منشاء:

کد HS:

9030849000

بندر:

گوانگژو، چین

قابلیت ارائه:

300/سال

برجسته کردن:

Yc98s1 کالیبراسیون سنج انرژی,کالیبراتور اندازه گیری انرژی شخصی,کالیبراسیون متر انرژی سه فاز

Customized Energy Meter Calibrator

Energy Meter Calibrator Three Phase

توضیحات محصول

ماشین تست استاندارد سه فاز قابل حمل Yc98s1 برای اندازه گیری نیازهای

YC98S1 متر استاندارد سه فاز قابل حمل

ابزار YC98S1 برای کالیبراسیون سه فاز، تک فاز، انرژی فعال یا واکنشی استفاده می شود.

مترهای مطابق با GB/T17215.211 (IEC62052-11) ، GB/T17215.311 /321/322/323

(IEC62053-11/21/22/23) ، و همچنین می تواند به عنوان ولتاژ، جریان و قدرت متر برای اندازه گیری

پارامتر AC شبکه برق سه فاز

این متر استاندارد سه فاز قابل حمل مطابق با GB/T11150-2001 (IEC60736:2001) است.

GB/T4793.2-2008 (IEC61010-1:2001).

عملکردهای آزمایش

می تواند یک متر یا دو متر را در یک زمان آزمایش کند.
دنباله ی آزمایشی خودکار با استفاده از سر اسکن برای مترهای الکترونیکی و الکترومکانیکی
می تواند به طور همزمان محاسبه تمام داده ها و نمایش در رابط شامل موج کامل
می تواند دقت انرژی فعال و واکنشی سنج موج کامل را آزمایش کند
می تواند همزمان دو کانال پالس تست که ثابت پالس
شناسایی سیم کشی در صورت عدم بارگیری در دسترس است.
عملکرد انباشت انرژی الکتریکی می تواند اندازه گیری اندازه گیری انرژی الکتریکی را زمانی که دارای خروجی نبض نیست، اندازه گیری کند.
عملکرد تست شماره گیری
نمودار وکتور را نمایش دهید
می تواند سیم کشی اشتباه را شناسایی کند (48 نوع اتصال)
ابزار می تواند صحنه از انواع سیم کشی شبیه سازی و دریافت مربوطه نتیجه سیم کشی و پارامتر اصلاح شده در دفتر بدون دسترسی به ولتاژ یا وضعیت سیگنال فعلی
توابع هارمونیک

مشخصات

ولتاژ آزمون (موج کامل و موج اساسی)
محدوده	0 تا 500 ولت
خطای	±0.05٪ (0.1٪)
هارمونیک	2 ~ 51
جریان آزمایش (امواج کامل و امواج اساسی)
محدوده (ارتباط مستقیم)	0.025A ~ 12A (Ie=5A)
محدوده (100AClamp CT)	0.5 ~ 120A (Ie = 100A، محدوده استفاده = 0.01Ie ~ 2.4Ie) (اختیاری: Ie=5A، 500A، 1000A)
خطای (تواصل مستقیم)	±0.05٪ (0.1٪)
خطا (100AClamp CT)	±0.2% ((5A,100A) ±0.5% (دیگر)
هارمونیک	2 ~ 51
جریان شروع	0.05 درصد
خطای اندازه گیری قدرت (موج کامل و موج اساسی)
قدرت فعال (تواصل مستقیم)	±0.05٪
قدرت فعال (100A ClampCT)	±0.2% ((5A,100A) ±0.5% (دیگر)
قدرت واکنش (تواصل مستقیم)	± 0.1%
قدرت واکنش (100A ClampCT)	±0.5% ((5A,100A) ±1.0% (دیگر)

خطای اندازه گیری انرژی (موج کامل و موج اساسی)
انرژی فعال (قراری مستقیم)	± 0,05% (± 0,1%)
انرژی فعال (100A ClampCT)	±0.2% ((5A,100A) ±0.5% (دیگر)
انرژی واکنشی (تواصل مستقیم)	± 0.1%
انرژی واکنش (100A ClampCT)	±0.5% ((5A,100A) ±1.0% (دیگر)
خطا (موج هارمونیک)
ارتباط مستقیم	kWh,U,I,P,Q,S	± 0.2%H (H=1+0.01k، k=2~51)
کلیمپ CT 5A/100A	kWh,U,I,P,Q,S	±0.5٪H (H=1+0.01k، k=2~51)
جریان خروجی چرخه برای خود کالیبراسیون CCT5A		0.05A0.1A0.25A0.5A، 1A2.5A,5A
خطای خود کالیبراسیون 5ACCT (اشتباه خطی و فازی)		± 0.1%
کلیمپ CT 500A/1000A	kWh,U,I,P,Q,S	±1.0%H (H=1+0.01k، k=2~51)
اشتباه - دیگران
اندازه گیری نسبت		±0.5٪
تاثیر ولتاژ		< ± 0.01%
تاثیر فرکانس		< ± 0.01%
تاثیر درجه حرارت		< ± 0.01٪/°C
24 ساعت تاثیر دقت		< ± 0.01%
تاثیرات هماهنگ		< ± 0.01%
زاویه فاز
محدوده		- 180 درجه ~ 180 درجه
خطای		<±0.1°
فرکانس
محدوده		45 تا 65 هرتز
خطای		±0.01 هرتز
خروجی پالس
فرکانس بالا داخلی (CH)		اتصال مستقیم	1.8x109 P/kWh
		کلیمپ CT	1.8x109 * ((5/Ie) P/kWh
خروجی فرکانس پایین		اتصال مستقیم	3600P، 36000P 360000P/kWh ((kvarh، kVAh)
		کلیمپ CT	3600P، 36000P 360000P * ((5/Ie) P/kWh ((kvarh، kVAh)

نسبت نبض		1:1
سطح خروجی		+5V (می تواند با توجه به درخواست تنظیم شود)
ورودی پالس
کانال ورودی		2
سطح ورودی		5 ~ 10 ولت
حداکثر فرکانس ورودی پالس		حداکثر 10kHz
نمايش
قطعنامه		صفحه لمسی 7 ′′TFT
سیستم		ویندوز CE
سایر
حالت تامین ولتاژ	برق خارجی، مدار آزمایش شده، باتری
منبع برق کار	AC 55 ~ 600V
مقاومت در برابر ولتاژ	4.0kV (پایان ولتاژ ¤t، منبع برق و پایانی ولتاژ پایین)
EFT ((برقی سریع گذرا)	2.0kV
سطح IP	IP51
افزایش	2.0kV (طریقه مشترک) ، 2.0kV (طریقه متفاوت)
قدرت در زمان ثبات	< 3 دقیقه
باتری شارژ پذیر	11.1V 3000mAh
مصرف برق	<9W
دمای کار	دمای -20°C ~ +55°C، رطوبت 40٪ ~ 95٪
دمای ذخیره سازی	دمای -40°C ~ +80°C، رطوبت 40٪ ~ 95٪
ابعاد (ملی متر) (W × H × D)	اصلی		245×150×50
	کیف حمل		425×336×196
وزن (کیلوگرم)	اصلی		2
	کل مجموعه		10

Yc98s1 کالیبراسیون متر انرژی سه فاز برای اندازه گیری نیازهای سفارشی 0
