Yc1893D-24 سیستم آزمایش سنج انرژی سه فاز

Yc1893D-24 سیستم آزمایش سنج انرژی سه فاز

نام تجاری:	GENY
شماره مدل:	YC1893D
شرایط پرداخت:	L/C، T/T، D/P
توانایی عرضه:	100/سال

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin:

CHINA

گواهی:

ISO, CE

Model NO.:

YC1893D-24 Three Phase Meter Test System

Display:

Digital

Installation:

Direct Connected

Usage:

Multi-Functional Energy Meter, Watt-Hour Meter, Meter for Industry and Home Use, Standard Electric Energy Meter, Prepayment Meter, Reactive Energy Meter, Multi-rate Watt-hour Meters, Maximum Demand Meter

Electric Equipment:

Three-phase Three-wire

Theory:

Electronic Meter

Power Meter Connection:

Terminal

Measured Signal:

Pulse Peak

Type:

Energy Meter

سفارشی:

سفارشی

علامت تجاری:

بسته حمل و نقل:

جعبه چوبی

مشخصات:

12.4 CBM

منشاء:

کد HS:

9030849000

Port:

Guangzhou, China

قابلیت ارائه:

100/سال

برجسته کردن:

Yc1893D-24 بنک آزمون سه فاز متر,سیستم آزمایش متر Yc1893D-24,سیستم تست سنج انرژی

Yc1893D-24 Meter Test System

Energy Meter Test System

توضیحات محصول

Yc1893D-24 سیستم تست انرژی سنج سه فاز دیجیتال برای کاربردهای متنوع

توضیحات

سیستم های آزمایش متر GENY® از پیشرفته ترین تکنیک اندازه گیری الکترونیکی استفاده می کنند و مفهوم ماژولار،ترکیب استانداردهای مرجع مختلف و تقویت کننده های قدرت برای برآورده کردن نیازهای مشتریان در تولید کنندگان اندازه گیری انرژی الکتریکی، شرکت های برق، آزمایشگاه های متروولوژی، بخش های اندازه گیری و بررسی کیفیت و کارخانه ها یا شرکت ها.

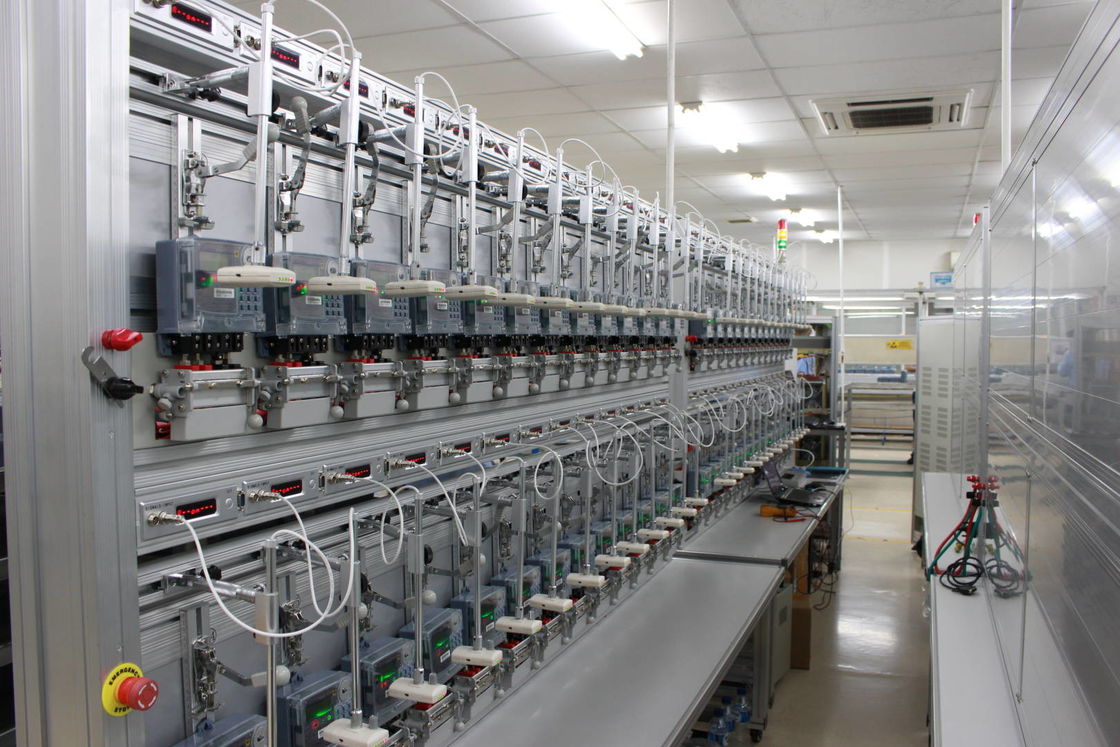

MTS یک سیستم تست کاملا خودکار برای کالیبراسیون و تأیید سنج های سه فاز انرژی الکتریکی است که شامل موارد زیر است:

منبع برق استاتیک سه فاز
متر استاندارد سه فاز
قفسه تست تعلیق اتوماتیک متر
سایر قطعات لازم
کامپیوتر و نرم افزار کنترل کل سیستم

سیستم های آزمایش متر سری YC1893D کاملا با استاندارد IEC 60736 مطابقت دارد و برای آزمایش مترها با توجه به استانداردهای زیر مناسب است:

IEC 62052-11 و IEC 62053-11, -21, -22, -23, -24
IEC 62056
EN 50470-1، EN 50470-2، EN 50470-3
IEC 61010

ویژگی ها و عملکردها

MTS عمدتا دارای ویژگی های زیر است

پشتیبانی از پورت ارتباطات موازی برای آزمایش مترهای هوشمند از طریق RS232
ترمینال های کالیبراسیون در راک برای تأیید بنک آزمایش
لباس برای کالیبراسیون/بررسی سنج های انرژی سه فاز Landis+Gyr
آزمایش دقت متر استاندارد مرجع
پیش گرم کردن
آزمایش دقت بر اساس IEC
تست بدون بار
تست جریان شروع
تکرار پذیری آزمایش خطا
تست شماره گیری (بررسی ثبت)
آزمون دقت فرکانس ساعت از شمارنده های برق
آزمون حداکثر تقاضا
آزمایش مقدار نفوذ مربوط به آزمایش دقت ( ولتاژ، فرکانس، دنباله فاز معکوس، عدم تعادل ولتاژ)
تاثیر اجزای هارمونیک بر مدار ولتاژ و جریان بر اساس IEC
هرمونیک های فرعی مطابق با استانداردهای IEC (IEC 62052-11 / 62053-21/22/23)
هارمونیک های ناهمگن بر اساس استانداردهای IEC (اختیاری)

ویژگی های سفارشی:

عملکرد سیم کشی خودکار برای هر ایستگاه
تمام ايستگاه ها داراي تابع شارژ اتوماتيک هستند
دستگاه اتصال سریع سفارشی QCD برای مترهای Landis+Gyr
توسعه نرم افزار کامپیوتر برای تست ESAM

داده های فنی

1. منبع برق

ولتاژ	3 × 220 ولت±10٪
فرکانس	50 / 60 هرتز ± 2 هرتز
ظرفیت برق	>6k VA
دمای محیط	-10°C -- +40°C
رطوبت نسبی	۳۵ درصد تا ۸۵ درصد

2منبع برق

ولتاژ خروجی
ولتاژ خروجی آزمون (فاز خنثی)	3 × (24 ولت 300 ولت)
قدرت ولتاژ خروجی	3 × 1000VA
قطعنامه	بهتر از 0.01٪ از مقدار کامل مقیاس دامنه
تنظیم دقت	بهتر از ۰.۰۵٪ در مقدار محدوده نهایی
ثبات	بهتر از 0.005٪/ساعت (زمان ادغام 150 s)
تنظیم بار از 0 تا حداکثر بار	بهتر از 0.01٪
عامل تحریف	بهتر از 0.3% برای بار مقاومت خطی
هارمونیک ها	دوم 21st برنامه نویسی آزاد
خروجی فعلی
خروجی جریان آزمایش	3 × (0.3mA 20A)
قدرت خروجی جریان	3 × 1500VA
قطعنامه	بهتر از 0.01٪ از مقدار کامل مقیاس دامنه
تنظیم دقت	بهتر از ۰.۰۵٪ در مقدار محدوده نهایی
ثبات	بهتر از 0.005٪/ساعت (زمان ادغام 150 s)
تنظیم بار از 0 تا حداکثر بار	بهتر از 0.01٪
عامل تحریف	بهتر از 0.3% برای بار مقاومت خطی
هارمونیک ها	دوم 21st برنامه نویسی آزاد
زاویه فاز
محدوده	0 -- 360°
قطعنامه	0.01°
تنظیم دقت	0.1°
فرکانس
محدوده	۴۵ هرتز ۶۵ هرتز
قطعنامه	0.01 هرتز
