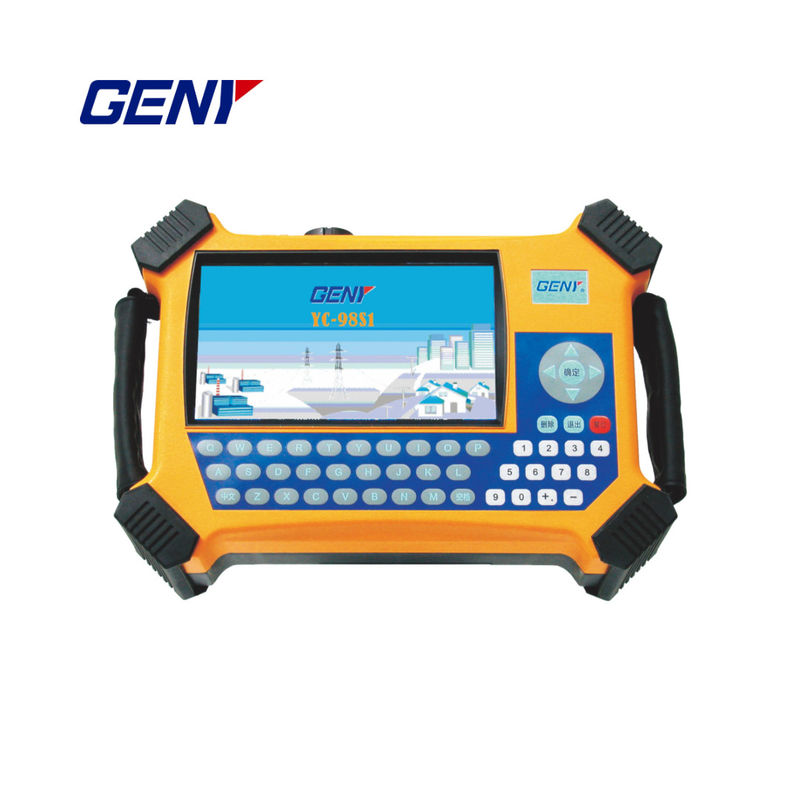

کالیبراسیون سه فاز قابل حمل برای اندازه گیری دقیق ولتاژ و جریان

خطا (100AClamp CT)

±0.2% ((5A,100A) ±0.5% (دیگر)

هارمونیک

2 ~ 51

جریان شروع

0.05 درصد

خطای اندازه گیری قدرت (موج کامل و موج اساسی)

قدرت فعال (تواصل مستقیم)

±0.05٪

قدرت فعال (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (دیگر)

قدرت واکنش (تواصل مستقیم)

± 0.1%

قدرت واکنش (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (دیگر)

خطای اندازه گیری انرژی (موج کامل و موج اساسی)

انرژی فعال (قراری مستقیم)

± 0,05% (± 0,1%)

انرژی فعال (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (دیگر)

انرژی واکنشی (تواصل مستقیم)

± 0.1%

انرژی واکنش (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (دیگر)

خطا (موج هارمونیک)

ارتباط مستقیم

kWh,U,I,P,Q,S

± 0.2%H (H=1+0.01k، k=2~51)

کلیمپ CT

kWh,U,I,P,Q,S

±0.5٪H (H=1+0.01k، k=2~51)

5A/100A

جریان خروجی چرخه برای خود کالیبراسیون CCT5A

0.05A0.1A0.25A0.5A، 1A2.5A,5A

خطای خود کالیبراسیون 5ACCT

± 0.1%

(اشتباه خطی و فازی)

کلیمپ CT 500A/1000A

kWh,U,I,P,Q,S

±1.0%H (H=1+0.01k، k=2~51)

اشتباه - دیگران

اندازه گیری نسبت

±0.5٪

تاثیر ولتاژ

< ± 0.01%

تاثیر فرکانس

< ± 0.01%

تاثیر درجه حرارت

< ± 0.01٪/°C

24 ساعت تاثیر دقت

< ± 0.01%

تاثیرات هماهنگ

< ± 0.01%

زاویه فاز

محدوده

- 180 درجه ~ 180 درجه

خطای

<±0.1°

فرکانس

محدوده

45 تا 65 هرتز

خطای

±0.01 هرتز

خروجی پالس

فرکانس بالا داخلی (CH)

1.8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

خروجی فرکانس پایین

3600P، 36000P

360000P/kWh ((kvarh، kVAh)

3600P، 36000P

360000P

* ((5/Ie) P/kWh ((kvarh، kVAh)

نسبت نبض

1:01

سطح خروجی

+5V (می تواند با توجه به درخواست تنظیم شود)

ورودی پالس

کانال ورودی

2

سطح ورودی

5 ~ 10 ولت

حداکثر فرکانس ورودی پالس

حداکثر 10kHz

نمايش

قطعنامه

صفحه لمسی 7 ′′TFT

سیستم

ویندوز CE

سایر

حالت تامین ولتاژ

برق خارجی، مدار آزمایش شده، باتری

منبع برق کار

AC 55 ~ 600V

مقاومت در برابر ولتاژ

4.0kV (پایان ولتاژ ¤t، منبع برق و پایانی ولتاژ پایین)

EFT ((برقی سریع گذرا)

2.0kV

سطح IP

IP51

افزایش

2.0kV (طریقه مشترک) ، 2.0kV (طریقه متفاوت)

قدرت در زمان ثبات

< 3 دقیقه

باتری شارژ پذیر

11.1V 3000mAh

مصرف برق

<9W

دمای کار

دمای -20°C ~ +55°C، رطوبت 40٪ ~ 95٪

دمای ذخیره سازی

دمای -40°C ~ +80°C، رطوبت 40٪ ~ 95٪

ابعاد (ملی متر) (W × H × D)

اصلی

245×150×50

کیف حمل

425×336×196

وزن (کیلوگرم)

اصلی

2

کل مجموعه

10
