بنک آزمون سه فاز ثابت حرفه ای برای آزمایش متر انرژی الکتریکی

بنک آزمون سه فاز ثابت حرفه ای برای آزمایش متر انرژی الکتریکی

ثابتسه مرحلهصندلی آزمایش متر

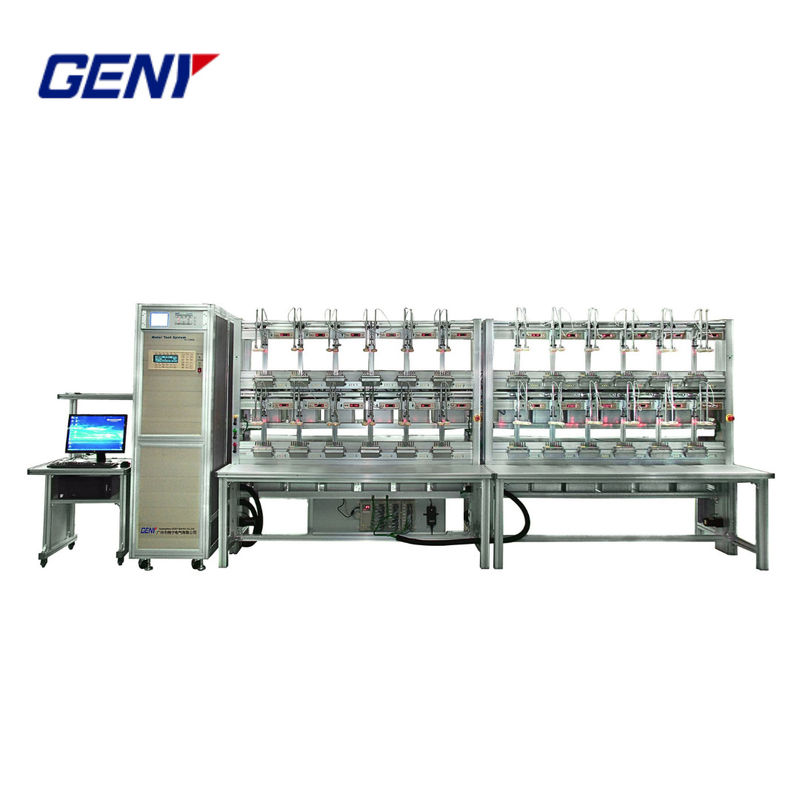

سیستم آزمایش متر YC1893D یک سیستم آزمایش کاملا خودکار برای آزمایش و کالیبراسیون هر دو متر انرژی الکتریکی تک فاز و سه فاز است که متشکل از:


• منبع برق سه فاز
• متر استاندارد سه فاز
• قفسه های آزمایش تعلیق متر برای آزمایش هر دو متر یک فاز/3 فاز
• سیستم آزمایش عملکرد سنج هوشمند ( ولتاژ ثابت، سنجه نوری، آزمایش کنترل رله و جعبه کنترل موج به عنوان گزینه)
• سایر قطعات لازم
• کامپیوتر و نرم افزار کنترل کل سیستم


سیستم آزمایش متر YC1893D کاملا با استاندارد IEC 60736 مطابقت دارد و برای آزمایش مترها با توجه به استانداردهای زیر مناسب است:


• IEC 62052-11 و IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1، EN 50470-2، EN 50470-3
• IEC 61010

ویژگی ها

• سیستم آزمایش متر می تواند مترهای مکانیکی، مترهای مکانیکی الکترونیکی و مترهای الکترونیکی را با استفاده از عملیات خودکار، نیمه خودکار یا دستی اندازه گیری کند.
• مواد آلومينيومي، سبک و قوي و مقاوم به خوردگي.
• علامت روتور موقعیت گذاری خودکار دیسک از متر مکانیکی، با کارایی بیشتر.
• تکان دادن سر های اسکن کننده کنترل را ساده می کند.
• تکمیل کامل خودکار آزمایشات زیر:
  • آزمایش دقت در تمام چهار بخش (انرژی فعال، واکنش و انرژی ظاهری)
  • تکرار پذیری آزمایش خطا
  • تست کششی (بررسی بدون بار)
  • تست جریان شروع
  • تست شماره گیری (بررسی ثبت)
  • تست ثابت متر
  • آزمایش مقدار نفوذ ( ولتاژ، عدم تعادل ولتاژ، فرکانس، تحریف هارمونیک، توالی فاز معکوس)
  • کالیبراسیون استاندارد مرجع که دقت آن کمتر از استاندارد مرجع مورد استفاده است
  • پیش گرم کردن
  • افت و وقفه
  • آزمایش مترهای تک فاز در شرایط دستکاری
  • فرعی هارمونیک بر اساس استانداردهای IEC
  • هارمونیک های ناهمگن بر اساس استانداردهای IEC
• اندازه گیری ثابت های مختلف متر به صورت همزمان.
• با عملکرد محافظت از اضافه بار، مدار ولتاژ کوتاه و مدار جریان باز

مشخصات فنی

صندلی آزمایش چندین موقعیت تا 24 متر، 0.02٪ از کلاس دقت سیستم تست سه فاز متر با ICT،با سیستم ارتباطی چند پورت سریال برای ارتباطات موازی برای آزمایش مترهای هوشمند.

• منبع برق

• منبع برق

نمودار ساختاری بنک آزمایش متر ثابت
